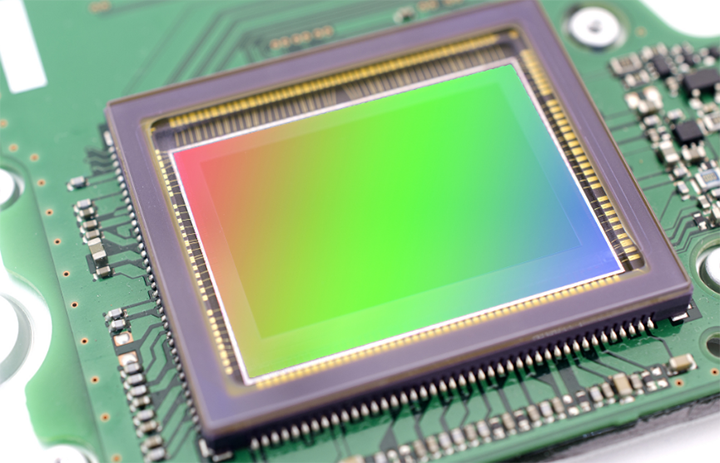

cmos传感器芯片是一项先进的图像捕捉技术,广泛应用于数码相机、摄像机和手机等高科技产品中。它以其卓越的性能和功能而受到广泛关注和应用。

cmos传感器芯片测试1

一、cmos传感器芯片的原理

cmos传感器芯片采用互补金属氧化物半导体(cmos)技术,与传统的ccd(电荷耦合器件)芯片相比,具有更高的集成度和更低的功耗。根据鸿怡电子生产cmos传感器芯片测试座工程师介绍:九游会平台-j9九游会登陆入口。由于cmos芯片的制造工艺更加成熟和性能更加稳定,因此它在图像捕捉领域中占据了重要地位。

二、cmos传感器芯片的特点

1. 像素密度高:cmos传感器芯片具有高像素密度的优势,能够更精确地捕捉图像细节,提供更清晰、更真实的图像效果。

2. 高速捕捉:cmos传感器芯片具有快速读取数据的能力,可以在短时间内捕捉到大量的图像,适用于高速连拍和视频录制等场景。

3. 低功耗:相比于ccd芯片,cmos传感器芯片的功耗更低,能够延长电池续航时间,提供更长时间的使用。

4. 强大的图像处理能力:cmos传感器芯片内置了图像处理单元,能够实现自动曝光、自动对焦等功能,大大提升了图像质量和用户体验。

5. 高度集成化:cmos传感器芯片集成了图像捕捉、图像处理和图像传输等功能,具有更小的体积和更高的可靠性,便于产品设计和制造。

cmos传感器芯片

三、cmos传感器芯片的应用

1. 数码相机:cmos传感器芯片作为数码相机的核心部件,可以提供高像素、高清晰度的图像质量,满足用户对于高质量拍摄的需求。

2. 摄像机:cmos传感器芯片在摄像机领域的应用越来越广泛,可以实现高清晰度的视频拍摄和实时监控,适用于安防、交通监控、视频会议等领域。

3. 手机:随着智能手机的普及,cmos传感器芯片也成为手机摄像功能的关键部件,能够实现高清拍照、人脸识别、智能美颜等功能,提高用户的拍摄体验。

4. 医疗影像:cmos传感器芯片在医疗影像领域有着重要的应用,可以提供高清晰度的x光和超声图像,帮助医生进行准确诊断和治疗。

cmos传感器芯片测试

cmos传感器芯片的封装形式:

封装形式对cmos传感器芯片的性能和应用具有重要影响。根据鸿怡电子生产cmos传感器芯片测试座工程师介绍:cmos传感器芯片封装形式涵盖了不同的封装类型和封装材料,其中最常见的封装形式包括裸片封装、塑料封装和塑胶封装。

在裸片封装中,cmos传感器芯片直接连接在封装基板上,不需要额外的封装材料。这种封装形式具有简单、轻便的特点,适用于一些特定领域的应用,如微型摄像头和医疗设备。然而,裸片封装存在着易受环境影响的问题,对外部环境变化敏感。

塑料封装是目前最常见的cmos传感器芯片封装形式之一。封装材料通常采用环氧树脂或其他塑料材料,具有优良的绝缘性能和机械强度。塑料封装形式可以提供更好的保护和隔离效果,有效提高芯片的可靠性和抗环境能力。此外,塑料封装具有成本低、生产效率高等优势,广泛应用于消费电子产品、汽车电子和工业控制等领域。

塑胶封装是一种新兴的cmos传感器芯片封装形式,采用有机硅材料作为封装基板。该封装形式具有较高的热传导性能和抗压性能,能够有效降低芯片的工作温度和提高抗冲击能力。此外,塑胶封装可以实现更小封装尺寸和更高的集成度,有利于芯片在微小设备和无人机等领域的应用。


cmos传感器芯片测试座九游会平台的解决方案

cmos传感器芯片扮演着至关重要的角色。根据鸿怡电子生产cmos传感器芯片测试座工程师介绍:作为许多电子设备中的核心组件,cmos传感器芯片需要经过严格的测试和验证,以确保其性能和功能的稳定性。而为了保证测试的准确性和效率,一个高质量的cmos传感器芯片测试座九游会平台的解决方案就显得尤为重要了。

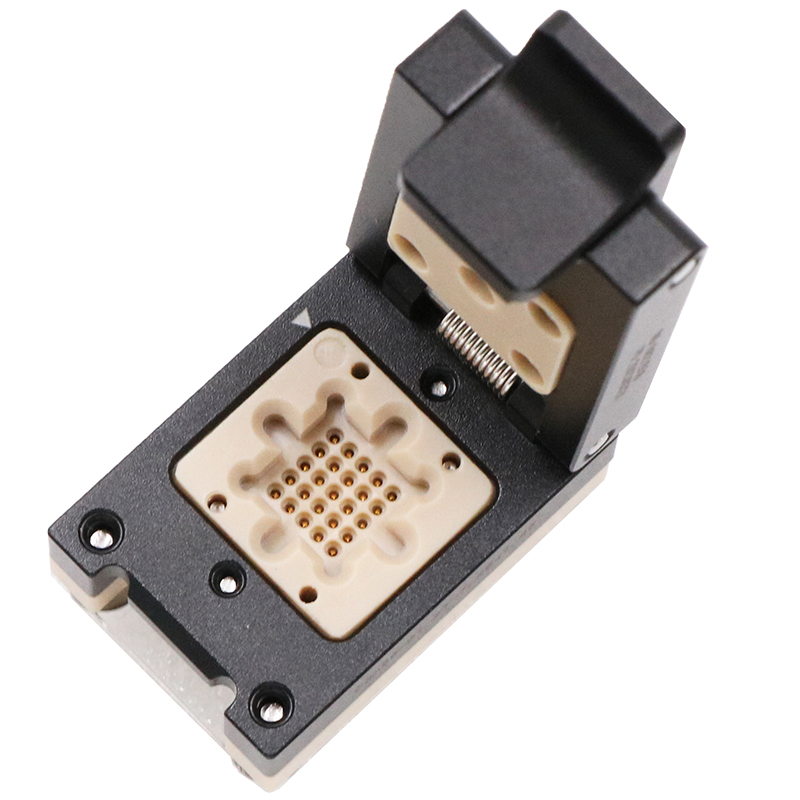

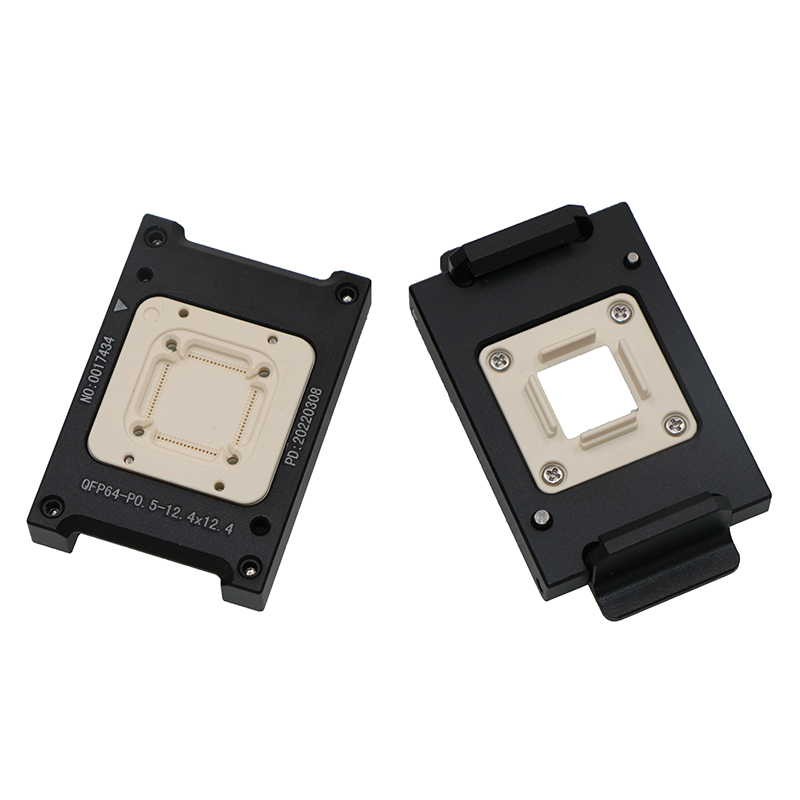

cmos传感器芯片测试座九游会平台的解决方案是一种专门设计的测试连接器夹具,用于对cmos传感器芯片进行全面的测试和评估。ic测试座可以帮助工程师们快速、准确地检测芯片的性能,并提供详细的测试报告。通过使用cmos传感器芯片测试座,工程师们可以更好地了解芯片的特性和局限性,从而优化设计和改进性能。

cmos传感器芯片测试座九游会平台的解决方案通常包括以下关键功能:

1. 测试模块:测试模块是整个测试过程的核心部分。它通过发送电信号和接收传感器输出信号来评估芯片的性能。测试模块具有高速和高精度的特点,能够准确地测量传感器的响应和灵敏度。

2. 控制系统:控制系统是测试过程的指挥中心。它可以通过软件界面控制测试模块的工作状态和参数设置。同时,控制系统还能自动记录和分析测试结果,提供实时的反馈和报告。

3. 通信接口:通信接口是测试座和主机之间的桥梁。它通过标准的通信协议与主机连接,实现数据的传输和交换。通信接口具有高速和可靠性的要求,以确保测试过程的稳定和连续性。

4. 多功能支架:多功能支架是用于安装和固定芯片的载体。它可以适配不同尺寸和类型的芯片,方便工程师们进行测试和调试。多功能支架还具有防静电和防尘的功能,以保护芯片的稳定性和可靠性。


除了以上关键功能外,cmos传感器芯片测试座九游会平台的解决方案还可以根据实际需求进行定制和扩展。例如,可以添加温度控制模块来模拟不同的工作环境,或者增加电源管理模块来测试芯片的功耗和电源稳定性。

cmos传感器芯片测试座九游会平台的解决方案在多个领域有着广泛的应用。它被广泛应用于消费电子、汽车电子、工业自动化、医疗设备等领域,为产品研发和质量控制提供了强有力的支持。通过使用cmos传感器芯片测试座九游会平台的解决方案,企业可以缩短产品的开发周期,提高产品的可靠性和竞争力。
