混合信号芯片：根据鸿怡电子芯片测试座工程师介绍：作为现代电子系统中不可或缺的一部分，兼具数字和模拟信号处理能力，为多种应用环境提供了灵活高效的九游会平台的解决方案。它们在消费类电子产品、通信设备、汽车电子及工业自动化等领域广泛应用，极大地提升了系统集成度和产品性能。
1. 混合信号芯片的定义与作用
混合信号芯片（mixed-signal chip），顾名思义，是能够处理并转换模拟和数字信号的芯片类型。在现代电子系统中，模拟信号与数字信号交互频繁。模拟信号由于其连续性和波形特征，在传感器、音频和无线通信等领域具有独特的优势；而数字信号则靠其离散化和精准性在计算、存储和数据处理方面表现出色。混合信号芯片的出现旨在桥接这两种信号类型，优化系统性能并简化设计复杂度。
2. 混合信号芯片的核心特点
2.1 高集成度与多功能性
混合信号芯片集成了多种功能模块，包括模数转换器（adc）、数模转换器（dac）、放大器、滤波器、时钟电路等。这些模块通过单一芯片实现，使得电路更加紧凑，降低了元器件数量和电路板空间，同时提高了系统集成度和可靠性。
2.2 强大的信号处理能力
混合信号芯片能够实时、高效地处理复杂的信号。这源自其内部先进的信号处理架构和算法，如各种滤波技术、增益调节和误差校正等。因此，在多媒体处理、数据采集和通信系统中，混合信号芯片的优异表现尤为突出。
2.3 优化的电源管理与节能设计
低功耗设计是混合信号芯片的一大优势。通过优化电源管理策略及采用先进的制造工艺，这类芯片能够在不牺牲性能的前提下，实现能耗及热量的最小化，适用于要求高效节能的便携式和嵌入式设备。
2.4 高抗干扰能力
混合信号芯片设计时考虑了模拟和数字电路之间的干扰问题，通过合适的布局和屏蔽技术，有效降低了信号噪声和交叉干扰。这样的设计确保了芯片在复杂电磁环境下的稳定运行，提高了系统的整体可靠性。

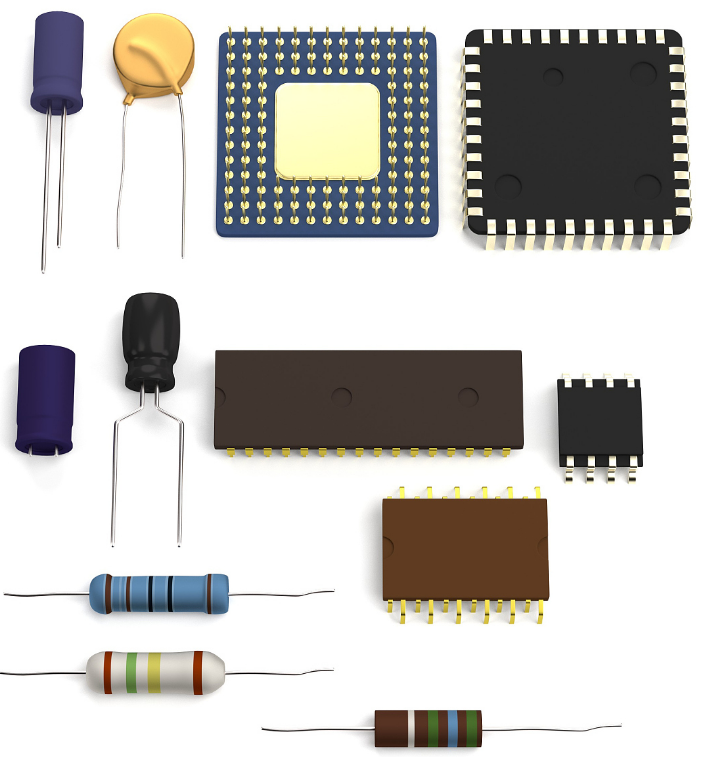

3. 混合信号芯片的封装技术
混合信号芯片的封装不仅影响其性能和功能，还决定了其散热、可靠性和应用领域。先进的封装技术如bga（球栅阵列）、csp（晶圆级芯片封装）和fowlp（晶圆级风扇封装）等，为混合信号芯片带来了新的发展机遇。

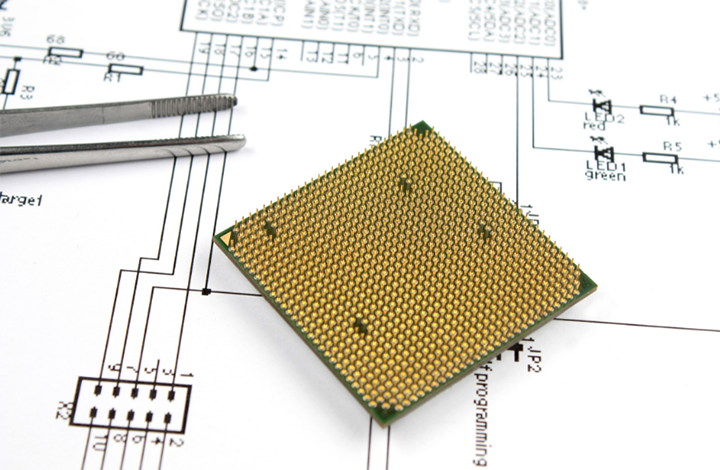

3.1 bga（球栅阵列封装）
bga是一种常见的封装方式，通过在芯片底部布置一系列金属小球，实现电气连接和机械固定。bga的优点在于其焊点密度高、可靠性强，高频性能好，适合用于要求高性能、高密度的应用场景。
3.2 csp（晶圆级芯片封装）
csp为一种微型化、轻量化的封装技术，芯片尺寸几乎与封装尺寸相同，具有更好的电气性能和较低的生产成本。csp技术被广泛应用于移动设备、消费电子等领域，极大地推动了产品的小型化和轻便化。
3.3 fowlp（晶圆级风扇封装）
fowlp是一种先进的封装方法，通过将芯片直接嵌入预先设计的再分布层中，实现高密度互连和优秀的散热性能。fowlp具备成本低、厚度薄、性能高等特点，尤其适用于需要高集成度和高可靠性的应用领域，如高频通信和移动设备。
4. 混合信号芯片的应用领域
4.1 消费电子产品
混合信号芯片在消费电子产品，如智能手机、平板电脑、智能手表等中具有广泛应用。它们负责音频信号处理、显示驱动和传感器数据读取等功能，极大提升了产品的用户体验和功能性。
4.2 通信设备
在通信设备中，混合信号芯片用于无线通信信号处理、基带信号转换以及调制解调等关键功能。它们帮助提高通信质量和数据传输速率，支持5g网络的发展和普及。
4.3 汽车电子
混合信号芯片在汽车电子系统中同样发挥着重要作用，包括驾驶辅助系统（adas）、车载娱乐系统和电池管理系统等。它们不仅提高了车辆的安全性和舒适性，也为新能源汽车的关键技术提供了支持。
4.4 工业自动化
在工业自动化领域，混合信号芯片用于传感器数据处理、控制系统中的精确信号转换及高速通信等方面，提升了工业设备的智能化和效率。
5. 混合信号芯片的发展趋势
随着技术进步和应用需求的不断增加，混合信号芯片的技术也在快速演进。以下几个趋势尤其值得关注：
5.1 更高集成度与小型化
混合信号芯片的未来发展将继续朝向更高的集成度和小型化方向演进。通过进一步缩小封装尺寸、减少功率消耗和提高功能集成度，混合信号芯片将更适应于便携式、嵌入式和物联网设备。
5.2 人工智能与机器学习的融合
混合信号芯片将逐步融合人工智能和机器学习技术，增强其信号处理能力和自适应能力，实现更智能化的信号处理和管理。在语音识别、图像处理和智能控制等方面的应用前景广阔。
5.3 更高的频率与带宽
为了满足5g及未来通信技术对高频率和高带宽的需求，混合信号芯片将继续提高其工作频率和数据传输能力，确保在高性能通信应用中的竞争力。
混合信号芯片作为现代电子系统中的重要组成部分，其独特的数字和模拟信号处理能力，使其在各类应用场景中表现出色。从高集成度、多功能性到低功耗和高可靠性，再到先进的封装技术，混合信号芯片的每一次技术进步都推动了电子产品的创新和发展。
揭秘混合信号芯片测试的核心技术与方法
在现代科技的迅猛发展中，混合信号芯片逐渐成为电子设备中不可或缺的一部分。根据鸿怡电子芯片测试座工程师介绍：这些芯片通常整合了模拟与数字电路功能，以提供更强大的性能和多功能性。由于其复杂性和重要性，混合信号芯片的测试也变得极为关键。通过系统的测试方法，可以确保芯片的质量和可靠性，进而提升产品的整体竞争力。
混合信号芯片测试的重要性
混合信号芯片广泛应用于通信、消费电子、医疗设备、汽车电子和工业控制等领域。它们的性能直接影响到整个系统的稳定性和效能。因此，测试的意义不仅在于验证产品的性能指标，还在于发现和及早排除潜在问题，以避免昂贵的返工和产品召回。
测试挑战与应对策略
混合信号芯片测试面对的最大挑战来自其复杂性和多样性。模拟信号与数字信号的相互交织，使得单一的测试方法无法满足需求。具体而言，有以下几方面的挑战：
1. 信号准确性：模拟信号需要高精度的测量设备来捕捉其细微变化，而数字信号则要求快速捕捉和分析。
2. 信号频谱分析：高频信号在测试过程中容易受到外部干扰，需要特别的屏蔽和滤波技术。
3. 测试环境：需要模拟真实使用情况，测试中往往涉及温度、湿度和电磁环境的变化。
4. 参数多样性：需要对多个参数进行综合测试，例如增益、噪声、带宽、动态范围、线性度、时延和失真等。
应对这些挑战的策略包括：
- 高精度测试仪器的使用：如高精度示波器、频谱分析仪和逻辑分析仪等。
- 自动化测试系统（ate）：能有效提升测试效率和精准度。
- 良好的测试夹具设计：确保测试过程中信号的稳定性和准确性。
- 软硬件协同：通过软件对测试数据进行分析和处理，进一步验证芯片的性能和可靠性。
常见的混合信号芯片测试方法
1. 静态测试
静态测试主要针对芯片的直流参数进行测量。例如，输入输出电压、电流、电阻和静态功耗。这些参数通常通过直流电源、数字万用表和精密测试仪器来测量。静态测试具有以下特点：
- 简单直接：操作简单，测试结果直观。
- 广泛适用：适用于多种芯片和电路。
2. 动态测试
动态测试侧重于评估芯片在工作状态下的性能。例如，频率响应、增益、线性度、失真和噪声等。这类测试通常使用以下仪器：
- 信号源：提供稳定的输入信号，如函数发生器。
- 示波器：捕捉和分析输出信号。
- 频谱分析仪：测试输出信号的频谱特性。
动态测试需要综合考虑输入信号的频率、幅度和波形，以确保测试结果的全面性和准确性。
3. 功能测试
功能测试主要验证芯片的各项功能是否正常工作。例如，adc/dac（模数/数模转换器）的转换精度和速度、pll（锁相环）的锁频和同步性能等。功能测试需要针对每种功能设计特定的测试方案，并结合实际应用场景进行验证。
4. 环境测试
环境测试模拟芯片在不同环境条件下的工作情况。例如，温度、湿度、电磁干扰等对芯片性能的影响。常见的测试手段包括：
- 温度循环测试：通过温度变化测试芯片的工作稳定性。
- 湿度测试：评估芯片在高湿度环境下的可靠性。
- 电磁兼容测试：通过电磁环境模拟设备，测试芯片的抗干扰能力。
测试仪器与设备
1. 示波器
示波器是混合信号芯片测试中最常用的仪器之一。它可以实时捕捉和显示信号波形，帮助工程师分析信号的时间和频率特性。现代示波器通常具备多通道、高带宽和高采样率等特点，能够满足复杂信号测试的需求。
2. 频谱分析仪
频谱分析仪用于测试信号的频域特性，适合分析高频信号的幅度、谐波和噪声等参数。通过频谱分析，可以发现信号中的寄生频率成分，有助于改进电路设计和优化性能。
3. 逻辑分析仪
逻辑分析仪主要用于数字信号测试。它具有多通道、高速采样和大容量存储等特点，适合捕捉和分析高速数字信号的变化。通过逻辑分析仪，工程师可以验证数字电路的时序、逻辑关系和通信协议等。
4. 信号源
高稳定性和高精度的信号源是混合信号芯片测试的基础。常见的信号源包括函数发生器、任意波形发生器和脉冲发生器等，它们可以产生各种类型的测试信号，满足不同测试需求。
自动化测试系统
为了提升测试效率和准确性，根据鸿怡电子芯片测试座工程师介绍：现代混合信号芯片测试通常采用自动化测试系统（ate）。ate通过软硬件集成，能够自动化完成测试过程，实现高精度、多参数、多通道的综合测试。
1. ate的组成
一个典型的ate系统包括：
- 测试主机：用于控制和管理测试过程，通常配备强大的处理器和大容量存储器。
- 测试仪器：各种高精度、高速测试仪器，如示波器、频谱分析仪等。

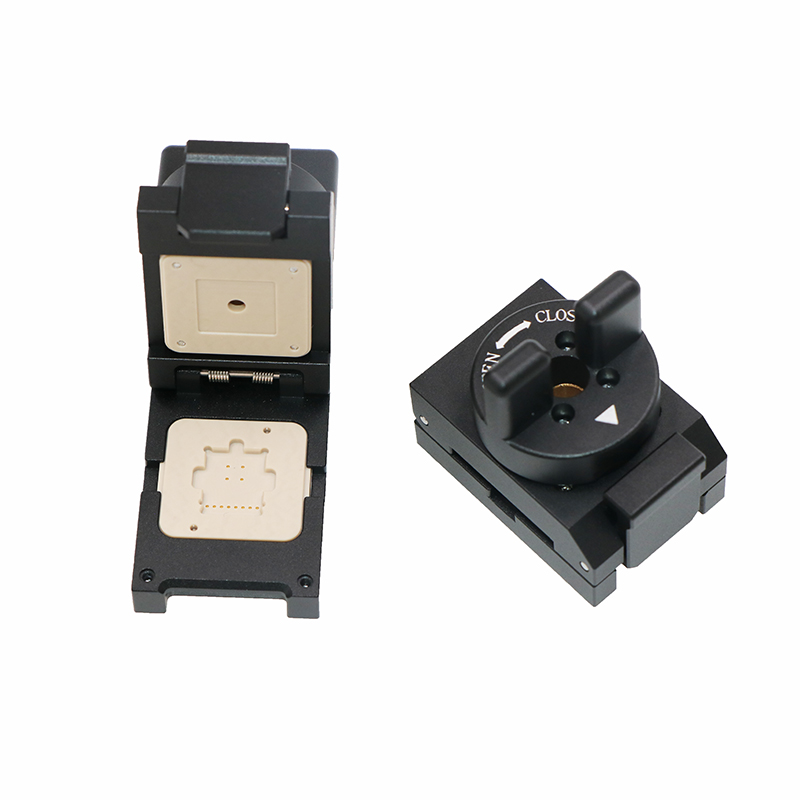

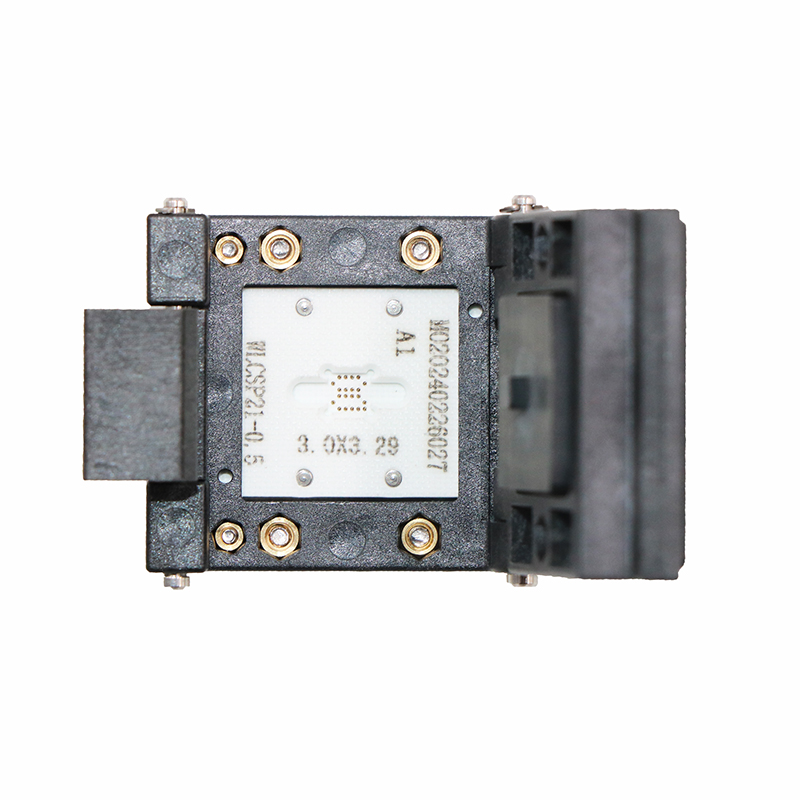

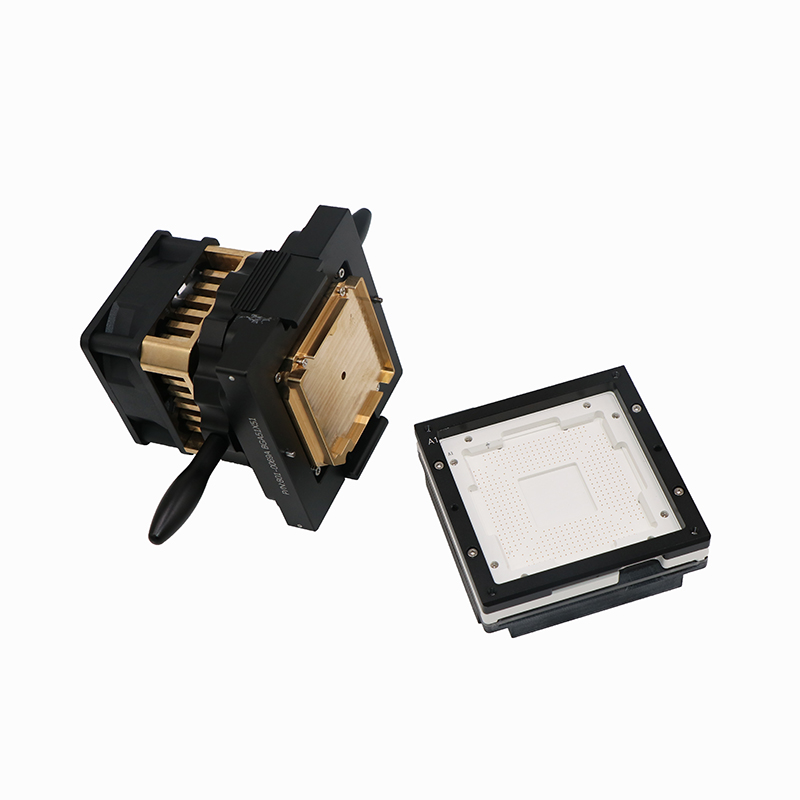

- 芯片测试夹具：芯片测试座（芯片测试socket）用于固定和连接被测试芯片，保证信号的稳定传输。
- 测试软件：实现测试流程控制、数据采集和分析。
2. ate的优势
- 高效率：自动化测试大幅缩短测试时间，提高生产效率。
- 高精度：通过精确控制和数据处理，实现高精度测试。
- 可追溯性：测试数据自动记录，便于过程追溯和改进。
数据分析与结果解读
测试完成后，对数据进行全面分析是评估芯片性能的关键步骤。常见的数据分析方法包括：
1. 统计分析
通过统计方法，对测试数据进行汇总和分析，确定主要性能参数的均值、标准差和置信区间等，评估产品的全局性能。
2. 频域分析
针对高频信号，频域分析能够提供更直观的频谱特性，包括频率响应、谐波失真和噪声等指标。
3. 时域分析
对时域信号进行分析，可以评估信号的时序特性和动态响应，发现信号中的毛刺、抖动和失真等问题。
4. 相关性分析
通过相关性分析，可以评估不同参数之间的关系，发现潜在的性能瓶颈和优化方向。
