在电路设计和电子元器件选择过程中,电容器是不可或缺的一部分。电容器种类繁多,特性各异。其中,八类电容器因其广泛应用和不同的筛选方法而备受关注。根据鸿怡电子电容测试座工程师介绍:这八类电容器包括:陶瓷电容器、电解电容器、薄膜电容器、云母电容器、超级电容器、钽电容器、双电层电容器和玻璃电容器

理解和掌握不同种类电容器的特性及其筛选方法,对于电子工程师在电路设计和元器件选型过程中起到了至关重要的作用。通过结合电容值、工作电压、频率特性、温度稳定性以及封装形式等多维度的考量,选择最适合的电容器能够显著提高电路的稳定性和性能。

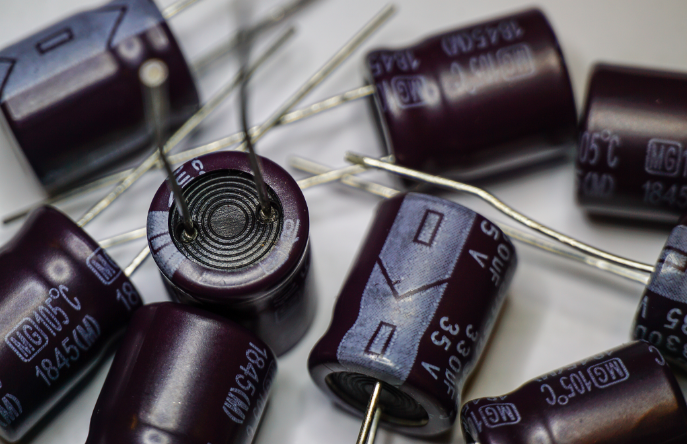

电容器

 一、陶瓷电容器

陶瓷电容器是一种使用陶瓷材料作为介质的电容器,具有高频特性和优越的温度稳定性。这种电容器广泛应用于电子设备的滤波、耦合和储能等电路中。

 筛选方法:

1. 电容值:首先,根据电路设计的需求选择合适的电容值。常见的电容值单位为皮法(pf)。

2. 耐压值:陶瓷电容器的最大工作电压应高于实际电路中的最高电压。

3. 温度系数:不同陶瓷电容器的温度系数不同,根据工作环境选择合适的温度系数。

4. 电容器的封装与尺寸:选择适当的封装形式和尺寸,以适应电路板空间的要求。

5. 频率特性:确保电容器在目标频率范围内能正常工作,尤其在高频应用中。

 二、电解电容器

电解电容器通常使用电解质作为介质,具有较大的电容量和较高的能量密度,适用于滤波和能量储存等应用。

 筛选方法:

1. 电容值:根据电源系统或滤波需求来选择电容值,单位为微法(μf)。

2. 额定电压:选择的额定电压应高于实际工作电压,常规建议保持至少20%的裕度。

3. esr(等效串联电阻):选择低esr电解电容器以减少电路中的功耗和发热量,特别是在高频应用中。

4. 寿命和稳定性:关注电解电容器的使用寿命和长期稳定性,选择适合高温长时间工作的产品。

5. 尺寸和封装:根据空间限制选择适当的尺寸和封装形式。

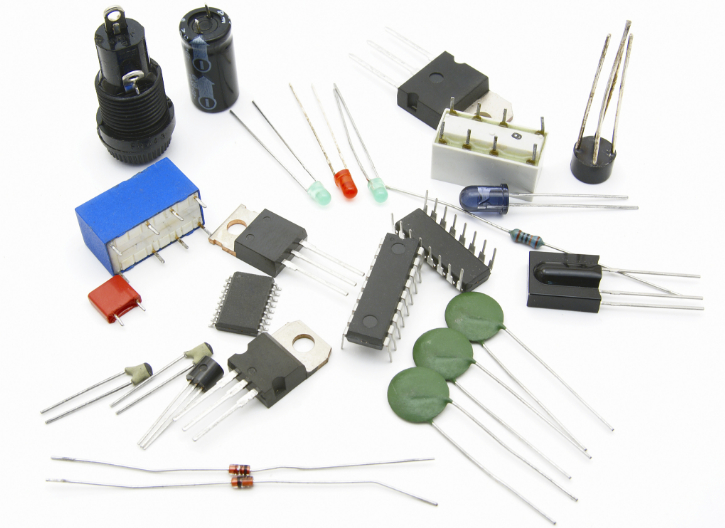

电容筛选测试

 三、薄膜电容器

薄膜电容器利用塑料薄膜作为介质,具有高绝缘电阻和优异的电压特性,常用于耦合、滤波和高频电路中。

 筛选方法:

1. 电容值:选择符合电路设计要求的电容值,确保准确的耦合和滤波效果。

2. 耐压特性:选择适合电路工作电压的薄膜电容器。

3. 频率响应:注重薄膜电容器在不同频率下的行为,特别是高频应用。

4. 介质材料种类:不同薄膜材料如聚苯乙烯、聚丙烯具有不同的特性,应根据特定应用选择合适的介质材料。

5. 尺寸和封装:选择合适的封装类型和尺寸以满足安装和布线需求。

 四、云母电容器

云母电容器利用天然云母作为介质,具有非常高的稳定性和精确度,主要用于高精度和高可靠性的电路中。

 筛选方法:

1. 电容值:选择电容值精确度高、满足设计要求的云母电容器。

2. 工作电压:确保云母电容器的额定工作电压高于实际电路电压。

3. 温度稳定性:云母电容器以其优异的温度稳定性著称,选择时应考虑工作环境的温度范围。

4. 质量因子(q值):选择高q值的云母电容器以确保在高频条件下的良好性能。

5. 尺寸和封装:按电路板设计需求选择适当的封装和尺寸。

 五、超级电容器

超级电容器或称为电化学双电层电容器,具有极高的电容量和能量密度,用于需要快速充放电的大功率应用,如储能和电源调节。

 筛选方法:

1. 电容值:选择适合应用需求的电容值,一般为法拉(f)级别。

2. 额定电压:确定超级电容器的额定电压高于应用中的使用电压。

3. 充放电次数:考察超级电容器的充放电循环寿命,用于频繁充放电的应用。

4. esr:低esr以减少能量损耗和发热量。

5. 温度范围:根据应用环境选择能够在广泛温度范围内正常工作的超级电容器。

 六、钽电容器

钽电容器利用钽作为介质,具有高可靠性和稳定性,常用于对体积、性能要求较高的便携设备及军用电子设备。

 筛选方法:

1. 电容值:根据具体电路需求选择合适的电容值。

2. 额定电压:确保钽电容器的额定电压高于实际工作电压,防止击穿的风险。

3. esr:选择低esr的钽电容器以满足高频和高稳定性要求。

4. 可靠性等级:在关键应用中选择高可靠性等级的钽电容器,如军规级别。

5. 封装和尺寸:根据电路板空间限制选择适当的封装类型和尺寸。

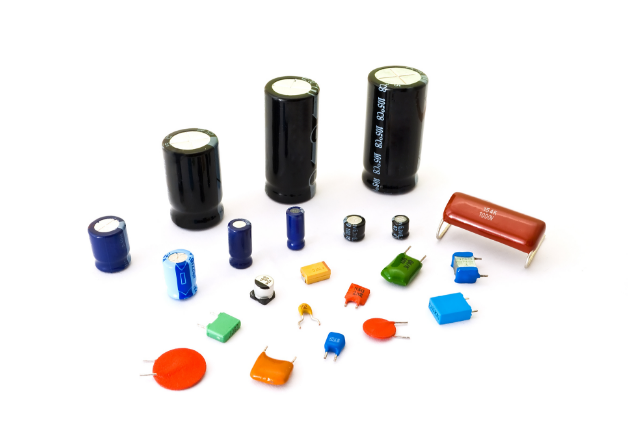

电容

 七、双电层电容器

双电层电容器(edlc)属于超级电容器的一种,具有较高的能量密度和较低的功率密度,广泛应用于高能量需求的存储和备用电源领域。

 筛选方法:

1. 电容量值:选择电容量满足能量需求的双电层电容器。

2. 工作电压:确保额定工作电压足以涵盖实际应用环境中的操作电压。

3. 循环寿命:评估电容器的充放电循环性能,根据使用频率进行选择。

4. 泄漏电流:选择低泄漏电流的双电层电容器,以减少自放电损耗。

5. 工作温度范围:根据应用环境温度进行选择,确保电容器在极端温度下的稳定性。

 八、玻璃电容器

根据鸿怡电子电容测试座工程师介绍:玻璃电容器以玻璃作为介质,具有极高的绝缘性能和稳定性,适用于高温、高压和高可靠性的应用场合,如航空航天和军事电子设备

 筛选方法:

1. 电容值:选择精确度高、符合同设计需求的电容值。

2. 工作电压:确保玻璃电容器的耐压值高于实际操作电压,防止电介质击穿。

3. 温度稳定性:玻璃电容器温度稳定性极佳,选购时需考察工作温度范围。

4. 绝缘性:选择绝缘电阻高且稳定的玻璃电容器,适应高压应用。

5. 机械强度:玻璃电容器具备较高的机械强度,选择时应考虑电路板实际的机械应力情况。

 八类电容器的温度循环与电压老炼测试全面解析

在现代电子元器件中,电容器的应用越来越广泛。作为电子电路中储能和滤波的重要元件,电容器的性能直接影响到整个电子系统的稳定性和可靠性。尤其是八类电容器,更因为其高性能和高可靠性在各种严酷环境下的优异表现,成为许多高端应用的首选。然而,任何元器件只有在经过严苛的测试后,才能确保其在实际应用中的可靠性和耐用性。

 八类电容器简介

根据鸿怡电子电容测试座工程师介绍:八类电容器,通常被称为高可靠性电容器,广泛应用于航空航天、军事设备、医疗仪器等高端领域。这些应用要求电容器不仅在常规环境下表现出色,还必须在高温、低温、湿度、振动等极端条件下保持稳定的性能。因此,对八类电容器进行严格的测试是必不可少的。

 温度循环测试

 什么是温度循环测试?

温度循环测试是一种模拟电容器在实际应用环境中经历的温度变化过程的测试方法。通过将电容器反复暴露在高温和低温之间的循环变化中,可以评估其在不同温度下的物理和电气性能稳定性。

 温度循环测试的重要性

电容器在工作过程中会受到环境温度变化的影响。这种变化可能会导致电容器内部材料的热膨胀和收缩,从而影响其性能和寿命。因此,通过温度循环测试,可以发现电容器在不同温度下是否会出现容量变化、漏电流增大或者内部结构损坏等问题。

 测试方法

温度循环测试的一般步骤如下:

1. 样品准备:选择一批具有代表性的八类电容器样品,并记录其初始电气参数。

2. 温度设定:确定测试的温度范围。一般情况下,高温设定在 85°c至 125°c,低温设定在-55°c至-65°c。

3. 循环过程:将电容器放置在温度循环试验箱中,按照设定的温度变化曲线进行循环变化。每个循环一般包括升温、恒温、降温和低温保持四个阶段。

4. 重复循环:根据测试要求,进行多次温度循环,一般为50到100个循环。

5. 测试结果分析:在测试过程中和循环结束后,检测电容器的电气参数,如容量、漏电流、介质损耗等,并与初始参数进行比较,分析其变化情况。

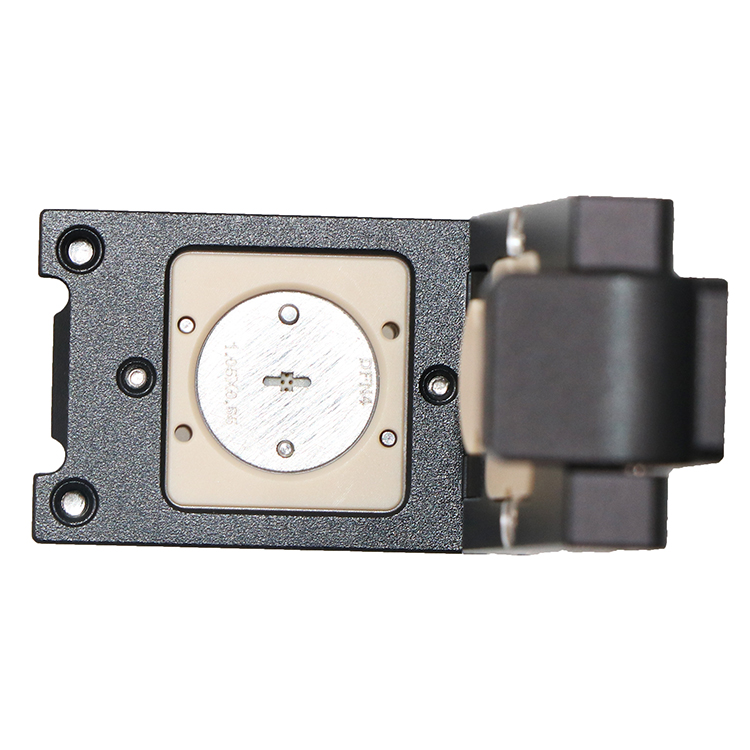

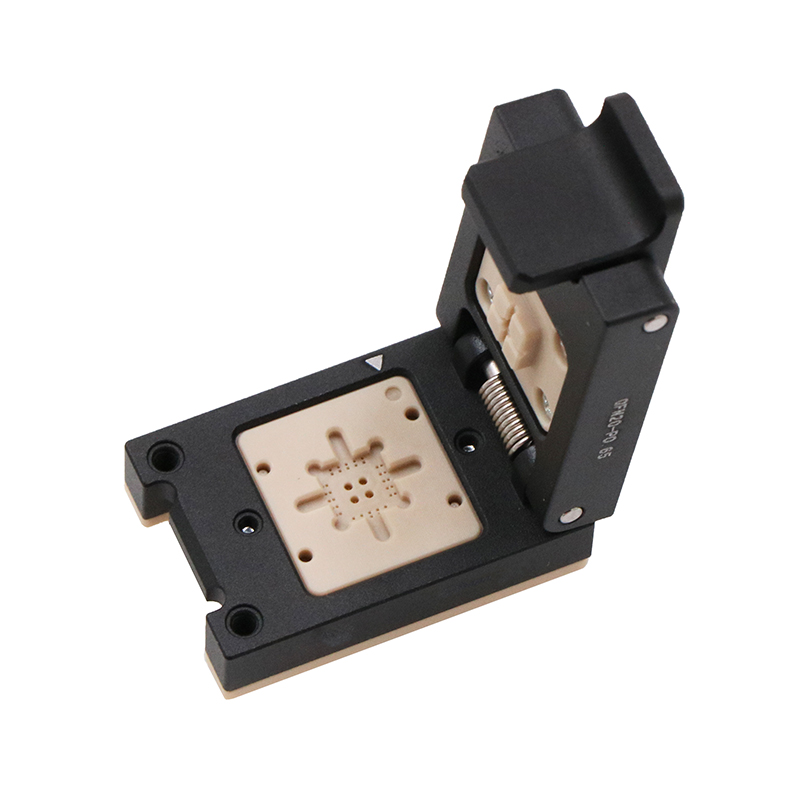

dfn4pin电容测试座

 结果分析

通过温度循环测试,可以评估电容器的温度稳定性和耐环境变化能力。如果电容器在测试过程中表现出显著的参数漂移或内部损坏,则需要进一步改进其设计或材料选择,以提高其稳定性和可靠性。

 电压老炼测试

 什么是电压老炼测试?

电压老炼测试是一种通过长时间施加高电压来加速电容器劣化过程的测试方法。该测试主要用于评估电容器在工作电压条件下的长期稳定性和寿命。

 电压老炼测试的重要性

在实际应用中,电容器在长时间施加电压的情况下,可能会出现漏电流增大、介质击穿、容量衰减等问题。通过电压老炼测试,可以模拟电容器在高电压条件下的老化过程,提早发现潜在的性能劣化问题,从而评估其长期可靠性。

 测试方法

电压老炼测试的一般步骤如下:

1. 样品准备:选择一批具有代表性的八类电容器样品,并记录其初始电气参数。

2. 电压设定:设定测试电压,一般为额定电压的1.5倍至2倍。

3. 施加高压:在恒温恒湿条件下,长时间持续施加高电压,一般为1000小时以上。

4. 定期检测:在测试过程中,定期检测电容器的电气参数,如容量、漏电流、介质损耗等,并记录其变化情况。

5. 结束测试:测试结束后,再次检测并记录电气参数,分析其与初始参数的变化。

 结果分析

通过电压老炼测试,可以了解电容器在长时间施加电压下的性能变化情况。如果电容器在测试过程中出现显著的性能劣化,则需要进一步优化其设计和生产工艺,以提高其长时间工作条件下的稳定性和寿命。

 综合测试结果的意义

八类电容器在实际应用中,往往需要同时面对温度变化和电压施加的双重挑战。因此,综合温度循环测试和电压老炼测试的结果,可以全面评估电容器的综合性能和可靠性。

1. 性能稳定性:稳定的电容器在温度循环和电压老炼测试中,其电气参数变化较小,表明其设计和材料选择合理,能够在各种环境下稳定工作。

2. 潜在缺陷识别:测试过程中发现的参数漂移或内部损坏,可以帮助识别电容器的潜在缺陷,为改进设计和生产提供依据。

3. 寿命预测:通过电压老炼测试,可以初步预测电容器在高电压条件下的寿命,帮助用户选择合适的电容器产品,提高系统的可靠性。

八类电容器凭借其优异的性能和可靠性,在高端应用中占据了重要地位。根据鸿怡电子电容测试座工程师介绍:通过温度循环测试和电压老炼测试,可以系统地评估八类电容器在不同环境条件下的稳定性和寿命,为其在实际应用中的可靠性提供有力保障。无论是生产厂家还是用户,通过这些严格的测试,能够更好地理解和掌握电容器的性能,为电子系统的稳定运行提供坚实的基础。
