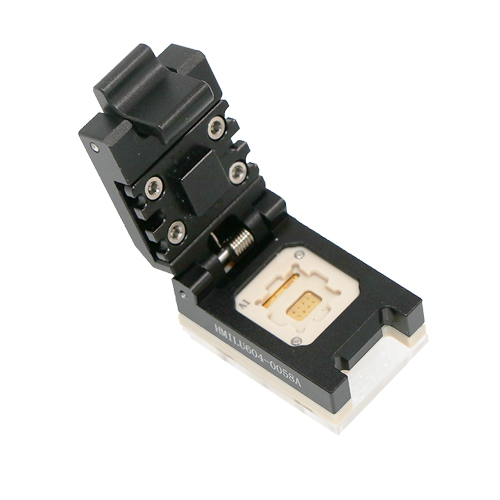

品名：dfn8x8大电流测试座

封装尺寸：dfn8封装，间距0.95mm，尺寸8*8mm

测试支持：过最高800v/30a功率多脉冲测试；测试环境温度-45~155℃；

产品特色：按照芯片实际功能需求设计，允许大电流高电压高频开关脉冲测试，同时兼顾了高压大电流的绝缘设计，保证测试过程中用户的安全。

产品用途：dfn8x8 mosfet ic 功能测试主要应对高压大电流

功率器件测试座
