有源晶振作为现代电子设备中的关键组成部分，在性能和稳定性方面起着至关重要的作用。标准规格的有源晶振包括3225、5032、7050等型号，根据相关有源晶振测试座socket工程师介绍：这些型号的晶振被广泛应用于各类电子设备中。然而，在不同的工作环境下，其性能表现是一个亟待检验和确保的问题，其中尤以温度循环测试最为关键。

一、有源晶振的基本概念

有源晶振是指具有内置振荡电路，能够直接输出稳定频率信号的晶振，与无源晶振相比，其频率稳定性和精度更高。有源晶振通常分为常规晶振和温补晶振两大类。在整个电子设备的工作过程中，有源晶振的温度稳定性直接决定了设备的性能和可靠性。

二、温度循环测试的原理和目的

温度循环测试是一种通过交替对电子元器件进行高温和低温处理，以检测其在不同温度环境下的性能特性的测试方法。其主要目的是模拟产品在实际使用环境中经历温度变化时的各种情况，以确定产品性能的稳定性、可靠性以及寿命。

温度循环测试通常包括温度升高、温度保持、温度降低和温度循环四个阶段。测试过程中，温度要按照一定的速率进行变化，保持一定时间以检测晶振性能的变化。

三、3225、5032、7050有源晶振温度循环测试的特点

1. 3225型号温度循环测试特点

3225型号有源晶振是指尺寸为3.2毫米x2.5毫米的有源晶振。这种晶振体积小，功耗低，广泛应用于智能穿戴设备、移动通信设备、无线网络设备及计算机周边产品中。

（1）温度范围：3225型号有源晶振通常需要在-40°c至 85°c的温度范围内进行测试。该温度范围涵盖了大部分消费类电子产品的实际工作环境。

（2）温度变化速率：一般在每分钟1°c至5°c的速率变化，这样可以避免过快的温度应力导致晶振失真或失效，同时也能较真实地模拟设备的正常使用环境。

（3）注意事项：3225型号由于体积较小，其热传导性能相对较弱。在测试过程中，应避免过大的温度冲击导致晶振内部材料热膨胀不均匀，引发裂纹或性能衰减。

2. 5032型号温度循环测试特点

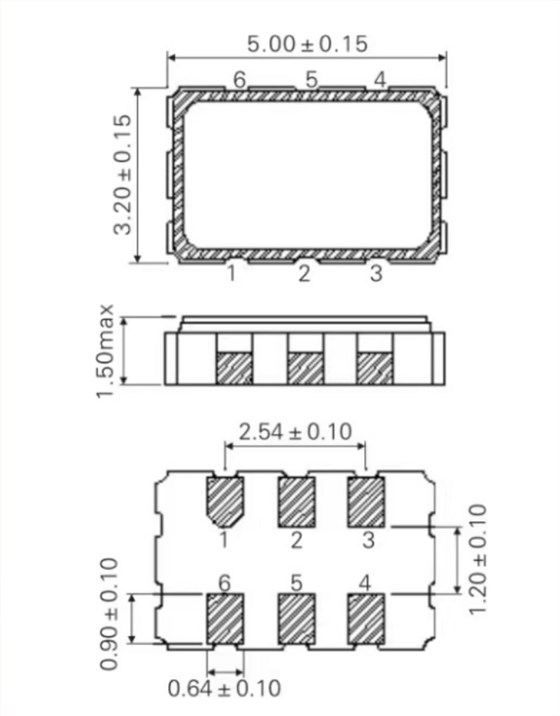

5032型号有源晶振尺寸为5.0毫米x3.2毫米，其应用广泛，可应用于汽车电子、工业控制、网络设备以及高性能计算领域。

（1）温度范围：测试温度范围在-40°c至 125°c之间。高达 125°c的高温测试能确保该型号晶振即使在极端苛刻的工业和户外环境中依然能稳定工作。

（2）温度变化速率：与3225型号相似，5032型号有源晶振的温度变化速率也保持在每分钟1°c至5°c之间。这确保了测试条件下的稳定性和可靠性，同时避免因温度变化过快而导致晶振失效。

（3）注意事项：根据相关有源晶振测试座socket工程师介绍：5032型号晶振在测试过程中，尤其需关注其高温性能表现，确保其内部电路和封装材料能够承受长期的高温环境。同时，要注重其抗热冲击能力，避免在使用过程中由于温度骤变引发的性能波动或失效。

3. 7050型号温度循环测试特点

7050型号有源晶振则是尺寸为7.0毫米x5.0毫米的一种晶振型号，主要用于一些对频率稳定性要求极高的专业设备，如通信基站、医疗设备、科学仪器等。

（1）温度范围：通常测试温度范围在-55°c至 125°c之间。如此宽的温度范围使得7050型号晶振能够应对更为严苛的工作环境，从而保证设备在极端温度条件下的稳定性。

（2）温度变化速率：每分钟1°c至10°c的温度变化速率更能模拟变幻莫测的实际工作环境。特别是在高温测试时，要确保晶振温度均匀变化，以防止热冲击造成晶振损坏。

（3）注意事项：7050型号的晶振由于体积较大，其热容量也更大，因此在测试过程中需要更复杂的控制手段来实现均匀的温度变化。此外，高温期间的电参数变化也需要严密监控，以确保其在所有风力环境下仍能保持精准的频率输出。

四、温度循环测试注意事项

1. 测试设备选择：选择高精度的温度循环测试设备，确保温度控制的精度和均匀性。这对测试结果的准确性至关重要。

2. 预热处理：在测试前进行适当的预热处理，使智能晶振达到最佳工作状态，从而获取更准确的测试结果。

3. 监控测试全过程： 在测试过程中，需实时监控晶振的频率变化、相位噪声以及电源电流等参数，全面评估其性能。

4. 避免多次热循环：虽然温度循环测试对晶振的耐受能力进行了严格考验，但不建议对同一批晶振进行多次热循环测试，以避免潜在疲劳损伤造成的性能退化。

5. 测试数据分析：测试结束后，对测试数据进行详细分析，厘清晶振在不同温度条件下的行为特征，从而更好地指导实际应用的选型和设计。

3225、5032、7050三种规格的有源晶振在温度循环测试方面有其各自的特点与侧重。这些晶振的广泛应用为现代电子设备提供了稳定而精准的时钟信号。然而，它们在实际使用中不可避免地会遭遇各种复杂环境条件，特别是温度变化的考验。根据相关有源晶振测试座socket工程师介绍：通过科学、严谨的温度循环测试，可以确保晶振在使用过程中的稳定性和可靠性，延长产品的使用寿命，提升设备的整体性能。同时，我们也需要关注测试中的各种注意事项，以实现对晶振性能的全面评估和优化。

温度循环测试不仅是一个检测手段，更是一种优化设计、提高产品竞争力的重要工具。未来，作为电子元器件研发和应用的一部分，有源晶振的温度特性研究及其测试技术 将继续深入发展，推动电子行业的不断进步。
