bga (ball grid array) -球状引脚栅格阵列封装技术,高密度表面装配封装技术。在封装底部,引脚都成球状并排列成一个类似于格子的图案,由此命名为bga。主板控制芯片组多采用此类封装技术,材料多为陶瓷。采用bga技术封装的内存,可以使内存在体积不变的情况下,内存容量提高两到三倍,bga与tsop相比,具有更小体积,更好的散热性能和电性能。

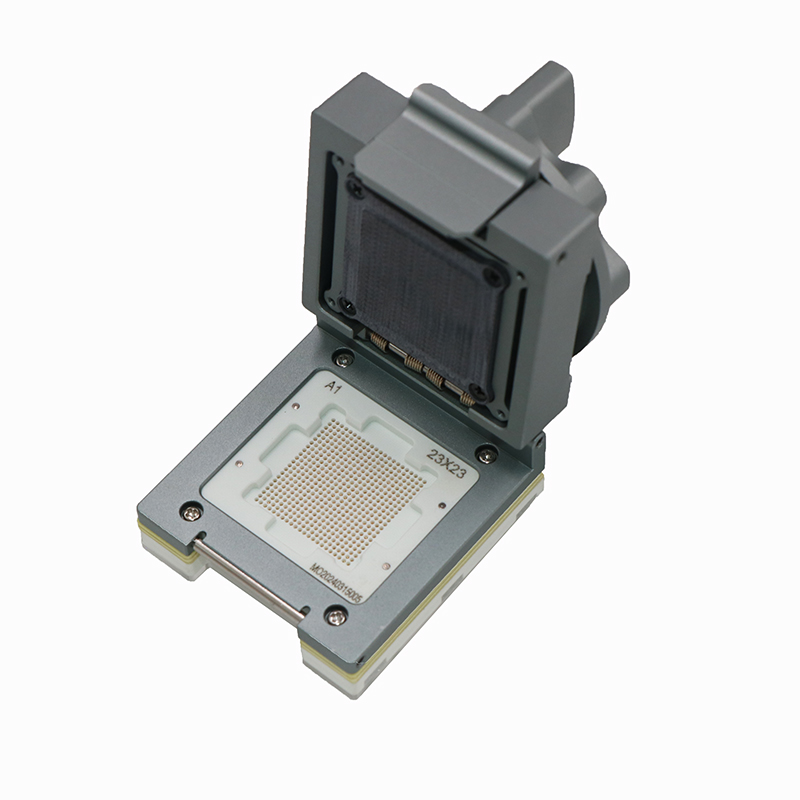

bga芯片测试座

bga封装技术使每平方英寸的存储量有了很大提升,采用bga封装技术的内存产品在相同容量下,体积只有tsop封装的三分之一;与传统tsop封装方式相比,bga封装方式有更加快速有效的散热途径。

1、bga芯片在计算机领域有着广泛的应用。随着计算机性能的不断提升,对于主板和芯片的要求也越来越高。bga芯片由于其高密度的焊球布局和可靠的封装结构,能够提供更好的电气连接和散热性能,因此被广泛应用于高端服务器、工作站以及一些对性能要求较高的个人电脑中。bga芯片的应用可以有效提升计算机的运算速度和稳定性。

bga芯片测试

2、通信设备也是bga芯片的重要应用领域之一。在现代社会,通信设备的发展日新月异,对于芯片的要求也越来越高。bga芯片由于其高集成度和可靠性,成为了通信设备中不可或缺的组件。例如,手机、平板电脑、路由器等设备中的核心处理器和通信芯片大多采用bga封装,保证设备的稳定运行和良好的通信性能。

3、消费电子产品也是bga芯片的主要应用领域之一。随着科技的不断进步,消费电子产品在功能和性能上都有了显著的提升,对芯片的要求也越来越高。bga芯片由于其小巧的封装和高可靠性,非常适合应用在手机、音频设备、摄像头等消费电子产品中。bga芯片的应用可以实现产品功能的多样化和性能的提升。

bga芯片测试1

材料&性能:

socket本体:pei弹片材料:铍铜弹片镀层:镍金操作压力:2.0kgmin,pin越多压力越大接触阻抗:50mωmax.

耐压测试:700vac for 1minute绝缘电阻:1000mω500vdc最大电流:1a

使用温度:-55℃~ 155℃

机械寿命:25000次(机械测试)

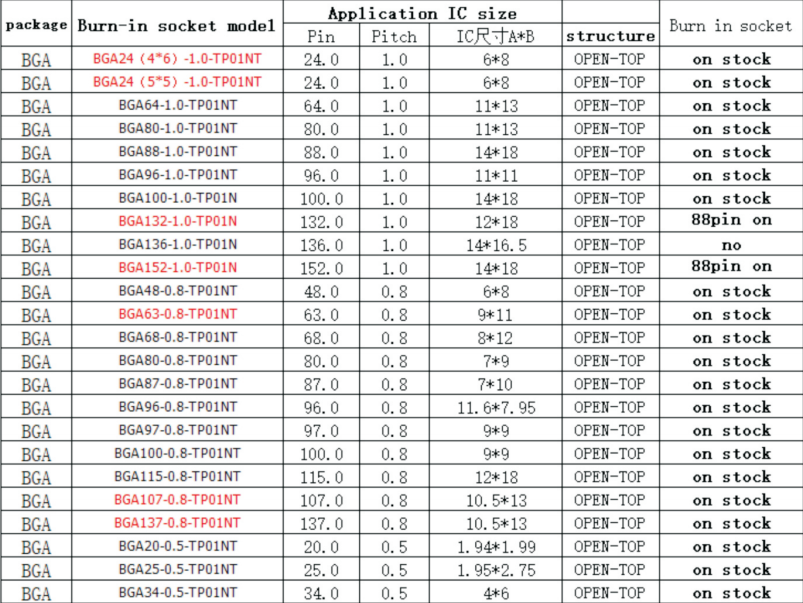

支持bga系列ic封装尺寸信息

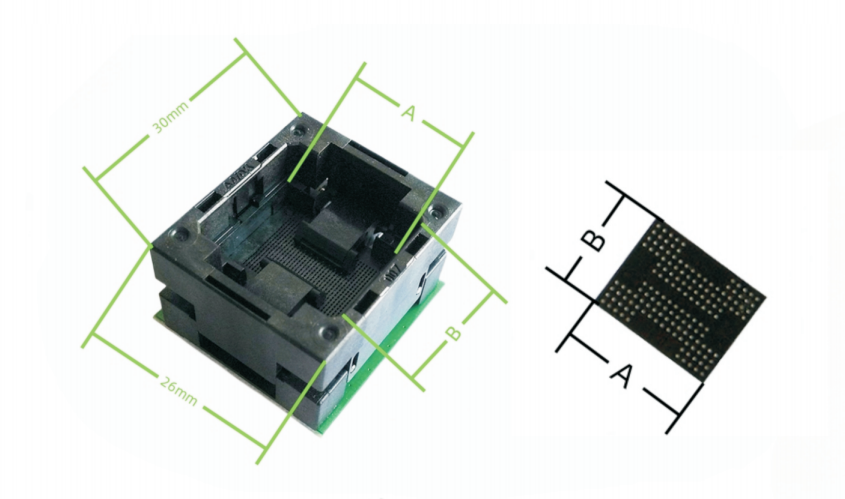

 bga芯片测试座规格参数 (1)

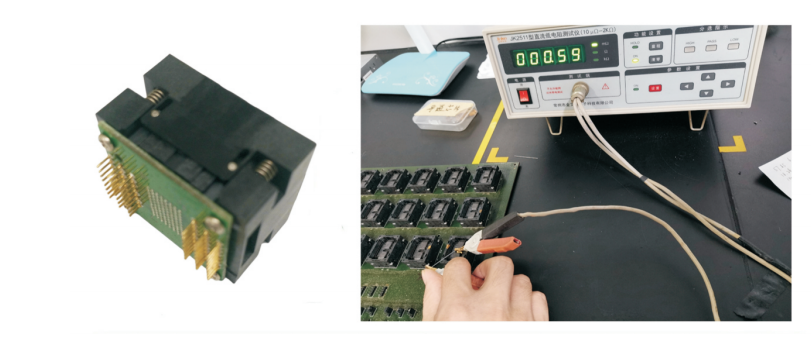

应用bga测试座在老化环境测试



bga芯片测试座规格参数 (2)
