芯片封装是将裸片封装到外部包装中的过程，以保护芯片的完整性和可靠性。常见的芯片封装形式包括dip、bga、qfp等。dip（dual in-line package）封装形式是最早出现的一种封装形式，它的引脚通过插入电路板上的插座与外界连接。bga（ball grid array）封装形式则采用焊球连接芯片和电路板，具有更高的集成度和更好的散热性能。qfp（quad flat package）封装形式则是引脚在芯片四周的封装形式，可提供更多的引脚数目和更小的封装体积。

九游会平台-j9九游会登陆入口

一、无封装芯片：颠覆传统模式

无封装芯片是近年来涌现的一种全新封装形式。与传统封装相比，无封装芯片采用裸露芯片直接进行封装，取消了传统封装所需的封装胶带、导线、外壳等材料。这一**性的变革使得芯片更加紧凑，能够提供更高的性能和更低的功耗。与此同时，无封装芯片还能有效降低制造成本和提高生产效率，成为了当今科技行业的热门技术。

二、三维封装芯片：开创多层次设计

三维封装芯片是一种先进的封装形式，通过在一个或多个芯片上堆叠封装，实现了多层次的设计。这种封装形式的优势在于充分利用了垂直空间，提供了更高的导通速度和更大的存储容量。同时，三维封装芯片还能够实现更低的功耗和更小的体积，满足了现代电子产品日益增长的需求。可以预见，随着技术的进一步演进，三维封装芯片将在各个领域发挥巨大的潜力。

三、sip封装芯片：集成多种功能

system in package（sip）封装芯片是一种集成多种功能的封装形式。与传统的芯片封装形式相比，sip封装芯片在一个封装中集成了多种芯片、器件及其他元件。这种形式可以通过硅片上的不同集成技术来实现，如探针射频技术、内部连接技术等。sip封装芯片的优势在于能够提供更多的功能和更高的性能，同时降低了系统的复杂性和功耗，成为了当前多种电子设备中的首选。

四、柔性封装芯片：拓展应用领域

随着移动互联网的兴起，对柔性封装芯片的需求越来越高。柔性封装芯片采用了新型的柔性基材，在保证芯片性能的同时，提供了更好的可折叠性和可弯曲性。这种封装形式使得电子产品更加轻薄、便携，并且能够应对复杂多变的使用环境。未来，柔性封装芯片将在智能手机、可穿戴设备、电子皮肤等领域发挥重要作用，为人们的生活带来更多的便利和可能性。

快速了解芯片测试项：功能、测试方法和行业应用

芯片测试是在芯片制造完成后进行的重要环节，用于检验芯片的功能和性能。常见的芯片测试项包括功耗测试、速度测试、温度测试和可靠性测试等。功耗测试主要是测试芯片在不同工作状态下的功耗消耗情况，以评估芯片的节能性能。速度测试则是用来评估芯片的运算速度和传输速度，对于需要高性能的应用非常重要。温度测试能够测量芯片在不同工作温度下的表现，以判断是否存在过热问题。可靠性测试是通过长时间运行和极限环境测试等手段来验证芯片的稳定性和耐用性。

芯片测试项是芯片设计和生产过程中的一个关键环节。它用于验证芯片的功能、性能和可靠性，以确保芯片满足设计要求和市场需求。在本文中，我们将深入探讨芯片测试项的定义、功能、测试方法和行业应用。

芯片测试项的定义：

芯片测试项是指在芯片生产过程中，对芯片性能、功能、可靠性等进行测试的项目。它主要包括功能测试、性能测试、电气特性测试、温度测试、稳定性测试等。

芯片测试项的功能：

芯片测试项的主要功能是验证芯片的功能、性能和可靠性。通过测试，可以发现芯片中的缺陷、错误和隐患，确保芯片的质量和可靠性。同时，芯片测试项还能够为芯片设计和制造过程提供反馈信息，帮助改进和优化芯片的性能和质量。

芯片测试项的测试方法：

鸿怡电子芯片测试座工程师介绍：芯片测试项的测试方法多种多样，包括功能测试、性能测试、电气特性测试、温度测试、稳定性测试等。具体的测试方法根据芯片的应用领域和设计要求而定。

1. 功能测试：通过模拟芯片的工作环境和使用场景，验证芯片所具备的各项功能是否正常运行。

2. 性能测试：对芯片的工作性能进行测试，包括计算速度、数据处理能力、功耗等。

3. 电气特性测试：对芯片的电气特性进行测试，包括电压、电流、功耗等。

4. 温度测试：测试芯片在不同温度条件下的性能和可靠性。

5. 稳定性测试：对芯片在长时间运行过程中的稳定性进行测试，验证其性能和可靠性。

芯片测试项在行业中的应用：

芯片测试项在各个行业中都有广泛的应用，特别是在半导体、电子、通信等领域。

1. 半导体行业：芯片测试项在半导体行业中的应用非常广泛，它是确保芯片质量和可靠性的关键环节。

2. 电子行业：芯片作为电子产品的核心部件，其性能和可靠性对整个电子产品的质量和可靠性有着重要影响。因此，芯片测试项在电子行业中的应用也十分重要。

3. 通信行业：通信设备中使用的芯片对通信系统的性能和稳定性有着重要影响。因此，芯片测试项在通信行业中的应用也非常广泛。

半导体芯片测试座详解：

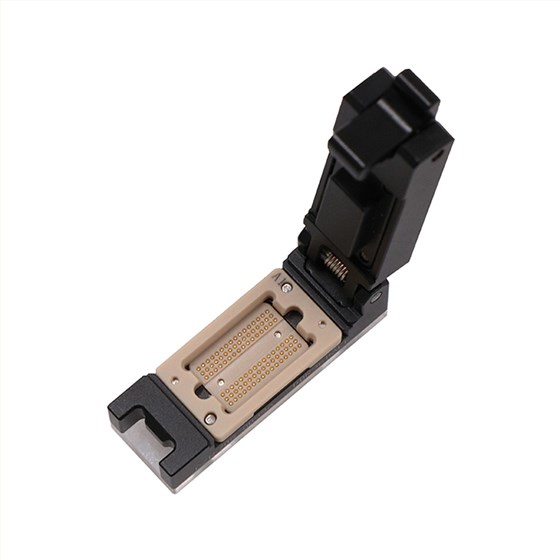

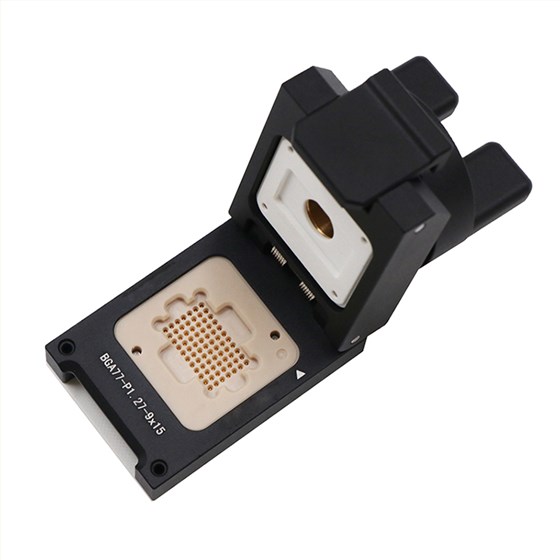

根据鸿怡电子芯片测试座工程师介绍：芯片测试座与芯片封装形式、测试项之间的关系：芯片测试座是进行芯片测试的设备，它与芯片封装形式和测试项有着密切的联系。不同封装形式的芯片需要相应的测试座才可以进行测试。例如，对于dip封装形式的芯片，我们通常使用插座式测试座进行测试；而对于bga封装形式的芯片，则需要搭配针床式测试座进行测试。此外，不同测试项所需的测试座也不尽相同。例如，功耗测试通常需要具备高精度的电流采集和分析能力的测试座；速度测试则需要具备高频信号传输和接收能力的测试座。

芯片测试座则是芯片封装测试过程中的一个重要工具。它是用于将被测试的芯片与测试设备连接的接口工具。芯片测试座通常由嵌入式测试芯片、测试控制电路、探针等组成。它的主要功能是将芯片与测试设备之间建立连接，以实现芯片测试的自动化和高效率。芯片测试座的设计与制造直接影响着芯片封装测试的准确性和稳定性。

除了芯片封装测试和芯片测试座的关系，值得一提的是芯片封装测试和芯片封装工艺之间的密切联系。芯片封装测试需要根据芯片封装工艺的要求进行。在芯片封装测试过程中，需要对封装工艺参数进行合理的控制和调整，以确保芯片的质量和性能。因此，芯片封装测试、芯片测试座和芯片封装工艺三者之间形成了一个密不可分的关系。
