2024-04-22 11:55:26

多功能存储芯片是现代电子产品中不可或缺的重要组成部分。鸿怡电子存储芯片测试座socket工程师介绍:它们具有非常独特的封装和测试特点,需经过一系列严格的测试才能确保其稳定性和性能。

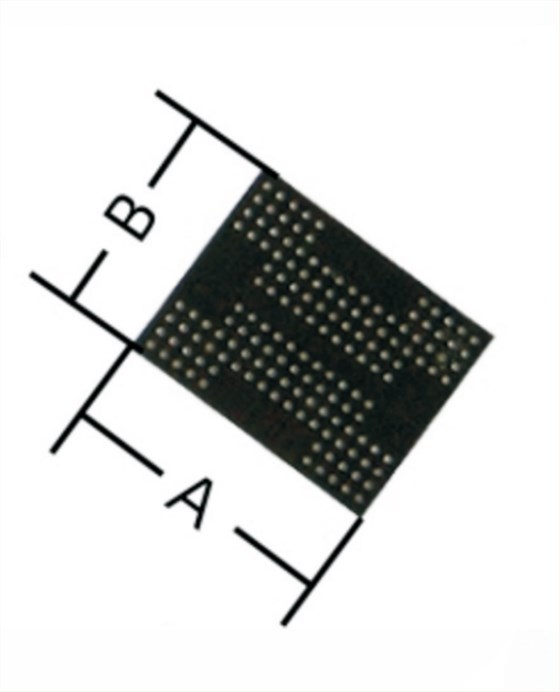

bga存储芯片测试

一、多功能存储芯片的封装特点

多功能存储芯片的封装是指将芯片固定在包裹材料中,以保护芯片免受环境因素的影响。鸿怡电子存储芯片测试座socket工程师介绍:不同类型的存储芯片封装方式各异,常见的封装形式包括裸片、qfn、bga、emmc、tsop48等

裸片封装是将芯片直接粘贴在pcb上,常用于一些高性能的存储芯片,具有尺寸小、响应快的特点。qfn封装则将芯片封装在有焊盘的非导电塑料盒中,可以实现更好的热导和导电性能。bga封装则采用焊球连接技术,具有高可靠性和高密度的特点。

封装过程中需要注意的是封装温度、湿度、环境静电等因素的控制,以免对芯片造成损害。此外,封装材料的选择也至关重要,应根据芯片的使用条件和环境要求进行合理选择。

二、多功能存储芯片的测试特点

测试是保证芯片品质的重要手段。多功能存储芯片的测试特点包括测试时间长、测试内容丰富和测试难度大等方面。

1、多功能存储芯片的测试时间较长。由于芯片复杂性高,需要测试各个存储单元是否正常,并对每个存储单元进行调试和校准。因此,测试过程需要耐心和细致的操作,以确保每个存储单元的性能达到设计要求。

2、多功能存储芯片的测试内容非常丰富。主要包括读写测试、数据传输速度测试、功耗测试、可靠性测试等多个方面。通过这些测试,可以全面评估芯片的性能和可靠性,为产品的研发和生产提供重要依据。

3、多功能存储芯片的测试难度较大。由于芯片内部结构复杂,很多测试项需要借助先进的测试设备和技术手段来完成。同时,测试过程中需要严格的培训和专业知识的支持,以确保测试结果的准确性和可靠性。

存储芯片测试

三、常见的多功能存储芯片测试项

1. 读写测试:测试芯片的读写性能,包括读写速度、读取稳定性、写入保持性等方面。

2. 数据传输速度测试:测试芯片在数据传输过程中的速度和稳定性,对芯片的数据传输能力进行评估。

3. 功耗测试:测试芯片的功耗情况,包括待机功耗和工作时的功耗等方面,以提高芯片的能耗效率。

4. 可靠性测试:通过模拟真实环境下的使用条件,测试芯片的可靠性,包括温度、湿度和电磁干扰等方面。

5. 兼容性测试:测试芯片与不同硬件和软件平台的兼容性,以确保芯片能够正常地工作在各种不同的环境下。

鸿怡电子存储芯片测试座socket工程师介绍:存储器类芯片的品种越来越多,其操作方式完全不一样,因此要测试其中一类存储器类芯片就会有一种专用的存储器芯片测试socket当然也有通用的,多种存储器芯片测试系统是能够对sram、nand flash、nor flash、mram、eeprom等多种存储器芯片进行功能测试,而且每一类又可兼容8位、16位、32位、40位等不同宽度的数据总线,如果针对每一种产品都单独设计一个测试平台,其测试操作的复杂程度是可想而知的。为达到简化测试步骤、减小测试的复杂度、提高测试效率、降低测试成本,存储芯片测试座socket应运而生,实现在同一平台下完成所有上述存储器芯片的方便快捷地测试。

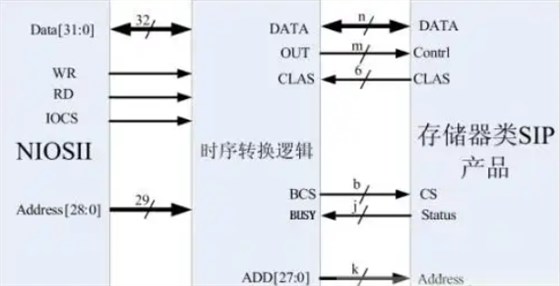

存储芯片测试解决方案根据上述各种存储器独自的读写时序访问特性,通过fpga的灵活编程特性,适当地调整niosii的外部总线时序,最终实现基于niosii的外部总线访问各种存储器读写时序的精确操作。鸿怡电子存储芯片测试座socket工程师介绍:通过fpga自定义一个可以挂载所有存储器芯片的总线接口-abus。而且在同一个接口上能够自动识别各种接入的被测试存储器芯片,它们通过类别输入信号(clas)来区分,每一种存储器芯片对应一种独特的操作时序。下面是几种存储器芯片的接口连接方式及信号描述。其它的存储器芯片都可以用类似的接法挂载到abus总线上,最终完成测试。

芯片测试九游会平台的解决方案

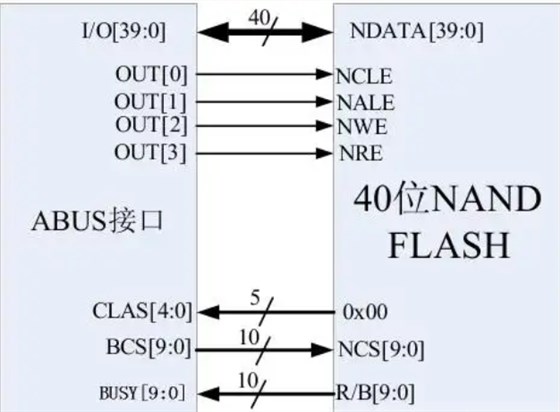

40位nand flash连接设计

40位nand flash与niosii 通过abus(fpga)桥接,把外部总线的时序完全转换成nand flash的操作时序。40位nand flash芯片品由五个独立的8位nand flash芯片拼接构成。鸿怡电子存储芯片测试座socket工程师介绍:5个8位器件的外部io口拼接成40位的外部io口,而各自的控制线(ncle,nale,nre,nwe)连接在一起构成一组控制线(ncle,nale,nre,nwe),片选相互独立引出ncs0-ncs9,忙信号独立引出为r/b0-r/b9

多功能存储芯片测试座socket:(鸿怡电子存储芯片测试座socket工程师提供案例参考):

1、ssd flash系列芯片测试座、自动化测试设备、老化炉九游会平台的解决方案

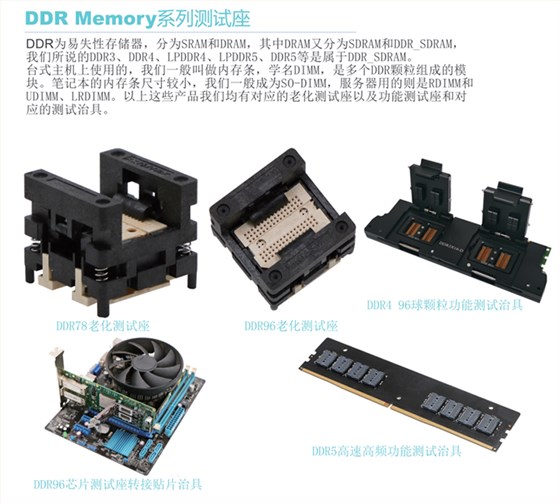

2、ddr memory系列芯片测试座九游会平台的解决方案

ddr memory测试九游会平台的解决方案

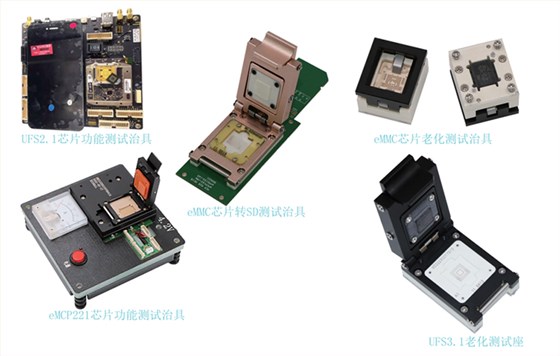

3、emmc/ufs系列芯片测试座九游会平台的解决方案

emmc-ufs测试九游会平台的解决方案
