开尔文测试法:电子线路中的信号测量利器

开尔文测试法,ic测试座工程师介绍:也被称为四线法或开尔文测阻法,是一种用于电子线路中信号测量的重要方法。它通过使用四根导线分别传递电流和测量电压,有效地消除了导线电阻对测量结果的干扰。

开尔文测试1 (2)

开尔文测试法的原理非常简单,即通过两对导线来完成电流和电压的传输和测量。其中一对导线用于传输电流,被称为电流引线,另一对导线用于测量电压,被称为电压引线。这四根导线互相独立,并且电流引线和电压引线不交叉。

在开尔文测试法中,电流引线的两个端点通过电流源连接,电压引线的两个端点通过被测对象连接。通过电流引线传递电流,被测对象中的电阻会产生电压降。而通过电压引线测量被测对象的电压,可以得到准确的电流和电压数值。

开尔文测试法的应用非常广泛。例如,在电力系统中,为了准确地测量元件或系统的电阻值,开尔文测试法是不可或缺的。它可以用于测量导线的接触电阻、接地电阻以及电流互感器的精确比率。在电子设备的制造和维修过程中,开尔文测试法也被广泛应用于各种元件的测试和校准。

开尔文测试法相比其他测试方法具有显著的优势。首先,它能够消除导线电阻的影响,使测量结果更加可靠和准确。其次,由于电流引线和电压引线不交叉,开尔文测试法在复杂电路下的测量具有很高的灵活性和可行性。此外,开尔文测试法也可以通过对电流和电压的精确控制,提高测量的稳定性和重复性。

开尔文测试法作为电子线路中的信号测量利器,具有重要的应用价值和优势。它通过消除导线电阻的干扰,实现对电流和电压的准确测量。在电力系统、电子设备制造和维修等领域,开尔文测试法发挥着关键作用,为工程师提供了强有力的分析和检测手段。

开尔文测试1 (1)

芯片开尔文测试:从测量到解读

在电子行业中,芯片开尔文测试是一个用来测量芯片中连接器、电路和其他电子元件的电阻、电容、电感等参数的测试方法。根据鸿怡电子ic测试座工程师介绍:它的核心是通过实验来获得电阻、电容、电感值等物理量,然后根据这些数据进行电路分析和故障排查。

芯片开尔文测试到底测量的是什么呢?

1、我们来了解一下开尔文测试的基本概念。开尔文测试主要是用来解决由芯片引脚接触电路带来的电阻影响,因为在实际电路中,连接器的电阻相对较大,会产生误差。为了减小这种误差,开尔文测试使用四线法进行测试。四线法即为将测试电路分成两部分,分别是伏安电路和电流接口,这样就可以消除引脚电阻的影响,保证测量结果的准确性。

2、我们重点来解读一下芯片开尔文测试涉及的具体参数。首先是电阻测量。在芯片电路中,电阻是一个非常重要的参量。通常情况下,我们只需要测量连续电阻即可,但有时候我们也需要测量非连续电阻,比如芯片中的阻焊电阻。另外,因为电阻值会受到温度的影响,所以还需要考虑温度系数,对测试结果进行修正。

开尔文测试座 (2)

3、电容测量。在芯片电路中,电容也是一个非常重要的参量。它能够存储电荷,控制电路的时间常数,影响电路的频率响应等。在测试电容时,我们需要考虑的参数有电容值、损耗因素、温度系数等。另外,电容的测试频率也非常重要,一般来说,高频电容的测试频率应该越高越好,低频电容的测试频率则应该越低越好。

4、电感测量。电感也是芯片电路中的一个重要元件,它的作用是储存电场的能量。测试电感需要考虑的参数包括电感值、品质因数、自谐振频率等。在测量电感时,需要选择合适的测试频率,一般而言,测试频率应该高于自谐振频率。

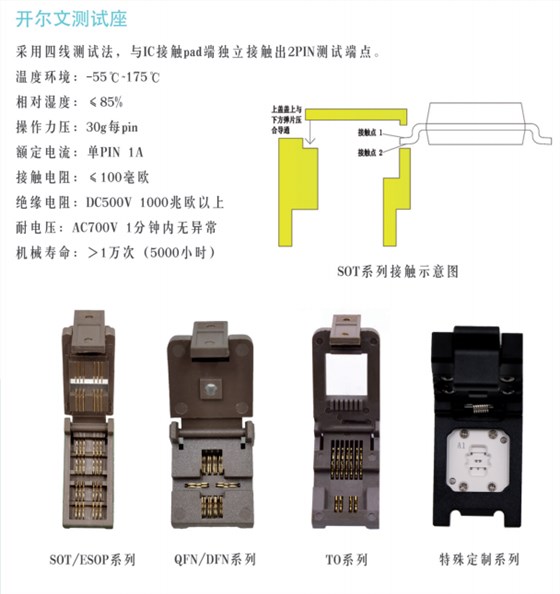

开尔文测试座特点与选配:

鸿怡电子ic开尔文测试座工程师介绍:其特点采用四线测试法,与ic接触pad端独立接触出2pin测试端点

开尔文测试座 (1)

测试温度环境:-55°~ 175°

相对湿度:≤85%

操作压力:30g每pin

额定电流:单pin 1a

接触电阻:≤100毫欧

绝缘电阻:dc500v 1000兆欧以上

耐电压:ac700v 1分钟内无异常

机械寿命:>1万次(5000小时)
