1. 集成电路封装特点

集成电路芯片的封装是将芯片封装在塑料、陶瓷或金属封装体中，以保护芯片免受环境影响，并实现芯片与其他器件的连接。根据鸿怡电子芯片测试座工程师介绍：封装过程既要满足电气连接的需求，又要保证散热、抗干扰等性能要求。常见的封装形式有dual in-line package（dip）、quad flat package（qfp/otq）、ball grid array（bga）、qfn/dfn/wson、sop/ots、lga、to等（如toll、to252、dfn8、tolt封装）。

封装技术的发展趋势是：追求更小巧、更高性能的封装形式。例如，2.5d和3d封装技术将多个芯片堆叠在一起，实现更高集成度和更小尺寸；system-in-package（sip）技术将多个芯片组装在一个封装中，实现高度集成的功能。

2. 集成电路测试特点

集成电路芯片的测试是在生产过程中对芯片进行功能、性能和可靠性等方面的检测。测试过程需要集成电路测试设备，并严格遵循测试标准和流程。尤其对于高性能芯片和高可靠性应用，测试的重要性不可忽视。

根据鸿怡电子芯片测试座工程师介绍：常见的芯片测试方法有静态测试和动态测试。静态测试主要包括功能测试和电气特性测试，通过输入不同的信号，检测芯片的输出是否符合预期。动态测试则通过模拟实际工作负载来测试芯片的性能和可靠性。

未来，随着芯片制造工艺的不断进步，测试技术也将不断发展。新兴的测试方法如针对芯片功耗的测试、光学测试、无线通信测试等将逐渐应用到集成电路芯片的测试过程中，以确保芯片的稳定性和可靠性。

3. 集成电路芯片未来发展趋势

集成电路芯片封装、测试技术的未来发展趋势主要有以下几个方面：

（1）无线封装：随着物联网的快速发展，对芯片封装的无线连接需求不断增加。将无线通信模块与芯片封装在一起，实现更便捷、高效的通信方式将成为未来的趋势。

（2）多芯片封装：随着芯片功能的不断融合，多芯片封装将成为常态。通过将不同功能的芯片封装在一个封装体中，实现更高的集成度和更小的体积。

（3）自动化测试：随着芯片测试的复杂程度增加，自动化测试技术将得到更广泛的应用。机器学习和人工智能等技术的引入，将使测试过程更加高效和准确。

（4）先进封装技术：随着新材料、新工艺的不断涌现，未来的封装技术将越来越先进。例如，柔性封装技术可以将芯片封装在柔性基板上，实现更大的形状和尺寸的自由度。

通过对集成电路芯片的封装、测试特点以及未来发展趋势的详细探讨，我们可以看出，集成电路芯片的封装和测试是保证芯片性能和可靠性的重要环节。未来的发展将趋向于更高集成度、更小尺寸、更高性能和更可靠的封装和测试技术。

随着集成电路芯片应用领域的不断扩大，对于大电流和大电压测试的需求也越来越迫切。在众多领域，如电力系统、电动汽车、航天航空等，集成电路芯片大电流大电压测试成为了关键的环节。

1、集成电路芯片大电流大电压测试的技术挑战在于如何实现准确的测试结果。在大电流大电压下，由于电流测量的阻抗较大以及电压测量的回路电阻较高，传统的测试方法无法满足精确度和可靠性的要求。为了克服这一挑战，很多研究者和工程师提出了新的测试技术，例如采用高精度的电流和电压传感器、优化测试电路的设计以及改善测试设备的性能等。

2、集成电路芯片大电流大电压测试还面临着热功耗和封装问题。当电路芯片在高电流大电压下工作时，会产生大量的热量，容易导致芯片性能的下降甚至损坏。此外，由于测试时需要施加高电压，传统的封装技术也存在着局限性。为了解决这些问题，一些研究者提出了采用低热阻材料进行散热、优化芯片封装结构以及设计适应高电压的测试封装等创新方案。

3、集成电路芯片大电流大电压测试还需要考虑测试环境的安全性和稳定性。在测试过程中，如果测试设备和测试环境不稳定，可能会导致测试结果的偏差，甚至对芯片本身造成不可逆的损害。为了确保测试的可靠性和稳定性，工程师需要严格控制测试环境的温度、湿度等因素，并保证测试设备能够稳定工作。

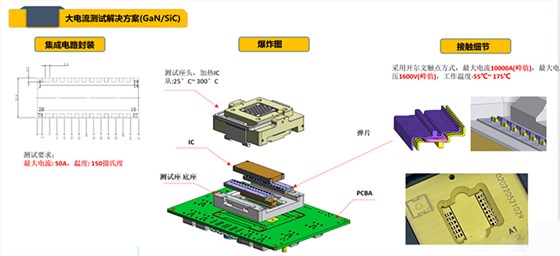

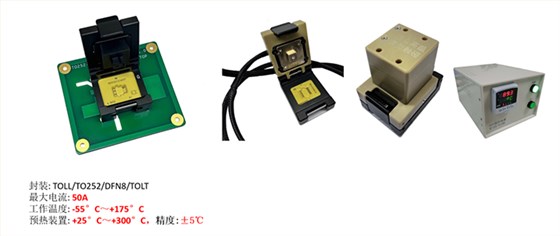

集成电路封装芯片大电流/大电压测试连接器九游会平台的解决方案（gan/sic）（根据鸿怡电子集成电路芯片测试座工程师提供资料参考）

采用开尔文触点方式，最大电流：10000a（峰值），最大电压：1600v（峰值），工作温度范围：-55°~ 175°

测试要求：

最大电流：50a

工作温度：150摄氏度
