标准连接器微针模组主要是用来测试那些带有连接器以及fpc的电子组件，例如：手机的摄像头模组、手机等移动设备屏幕、对应带有连接器母座的主板等等。目前我司微针模组制作完备了开模连接器微针模组标准件，兼容0.175/0.35/0.4等几类标准连接器间距的模组核心，目前支持的pin脚分别是36pin及其以下引脚数的连接器、48pin及其以下引脚数的连接器、64pin及其以下引脚数的连接器等；另外还有同类型fpc、ffc这类软排线现成的测试夹方案。

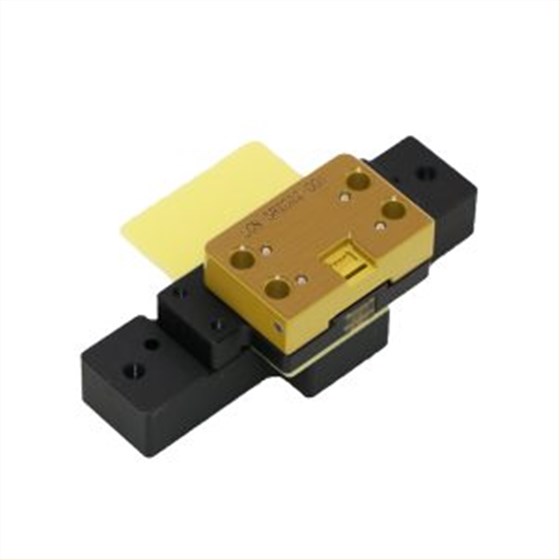

一、品名：开模微针模组套装0.35mm间距 60pin

应用场景：电池pack线大电流测试站位；手机电池连接器测试；电池保护板测试；手机等移动设备摄像头等

应对测试要求：基础导通、低阻抗、高速速率接触形式

产品亮点：过大电流，高寿命，低阻抗，开模胶芯成本低，适配性高，能很好的匹配多种样式的btb连接器，达成通用性高的目的

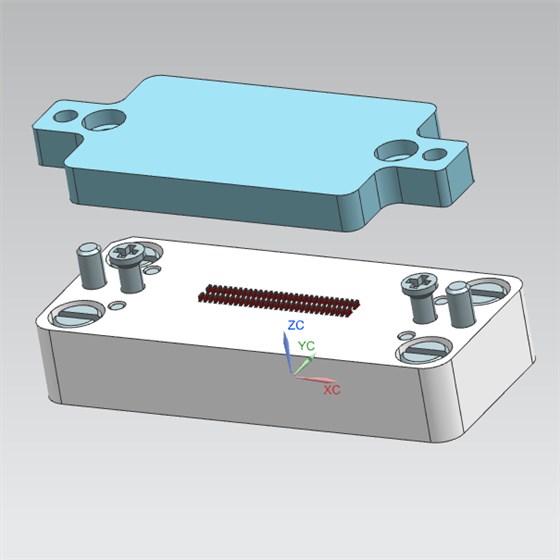

二、品名：标准化微针模组模芯套装 0.4mm间距 56pin

应用场景：0.4mm间距btb连接器，56pin可应对市场上主流的btb连接器测试，例如：手机电池pack线测试、手机屏幕测试，设备主板带btb转接部分接口测试等等；

应对测试要求：基础导通、低阻抗、高速速率接触形式

产品亮点：开模胶芯以及主体结构并附送可加工浮板耗材；

pogo blade module方案

三、品名：定制lcn-sr2022-16pin-大电流弹片微针模组

应用场景：电池pack线大电流测试站位；手机电池连接器测试；电池保护板测试等

应对测试要求：整个连接器过流保护测试，p /p-采用的最高电流15a，瞬态800ms，测试寿命50k以上；阻抗小于50mω/pin；

产品亮点：过大电流，高寿命，低阻抗

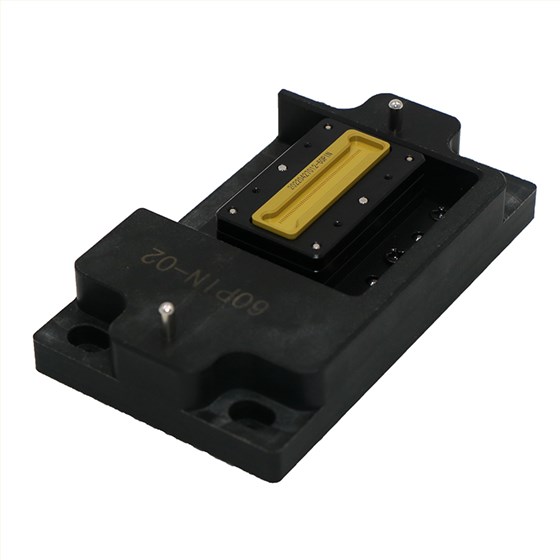

四、品名：定制60pin zif 屏幕连接器微针模组 0.5mm间距

应用场景：手机等移动设备zif连接器，卡扣连接器等，电池pack线大电流测试站位；手机电池连接器测试；电池保护板测试等

应对测试要求：基础导通即可

产品亮点：过大电流，高寿命，低阻抗，微小间距配合；

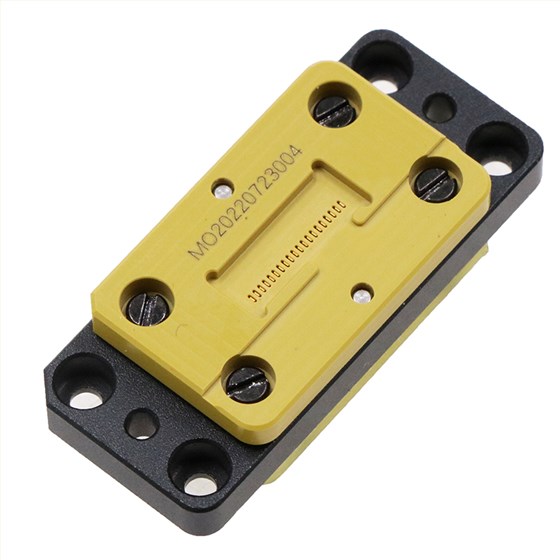

五、品名：定制20pin-0.5弹片微针模组

应用场景：屏幕背光板组件fpc测试，屏幕触摸panel组件btb连接器测试，摄像头模组等fpc btb的连接器测试结构；

应对测试要求：完美贴合btb连接器以及fpc外形尺寸，方便快速的导通以及点亮测试，限位和结构支持自动化测试，同时能够辅助适配主流测试设备；

产品亮点：过大电流，高寿命，低阻抗，高通用和适配性，测试良率高达99.5以上；

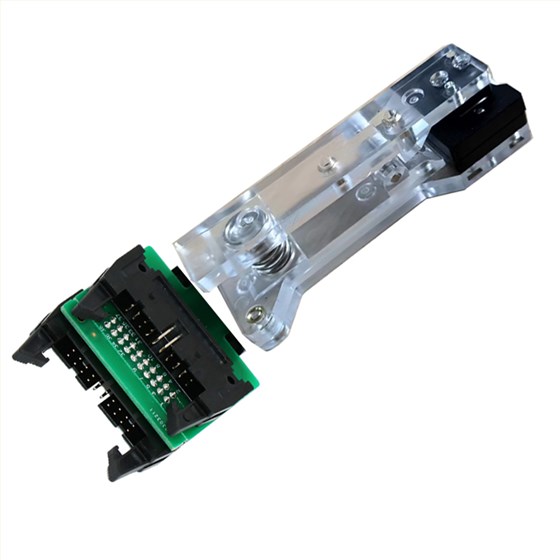

六、品名：定制10pin zif fpc类组件模组 0.5mm间距快速测试夹

应用场景：摄像头fpc组件，医疗传感器组件，按压式fpc电极片，皮肤贴传感器fpc组件等

应对测试要求：基础导通即可

产品亮点：高寿命，低阻抗，微小间距配合，可操作性简单适合手工快速测试；尾部才有标准的2.54mm牛角插头，方便接插接口从而简单链接测试设备
