qfn芯片封装形式的特点与应用全解析

qfn芯片封装，即"quad flat no-lead"的缩写，中文名为"无铅方形扁平封装"。与传统的插针封装相比，qfn芯片封装采用了无铅焊接技术，减少了封装的体积和重量，使得芯片在同样尺寸下能够集成更多的功能。根据鸿怡电子芯片测试座工程师介绍：由于qfn芯片封装去掉了插针，使得芯片与外部电路的连接更加简单可靠。

1、qfn芯片封装具有较小的尺寸。相比传统的封装形式，qfn芯片封装的体积更小，能够实现更高的集成度。这对于如今追求小型化、轻量化的电子产品来说具有重要意义。

2、qfn芯片封装具有良好的散热性能。由于封装底部有多个焊盘，芯片可以直接与散热器相连，实现优良的散热效果，提高芯片的工作稳定性和可靠性。

3、qfn芯片封装具有便于自动化生产的特点。由于无插针封装的设计，使得qfn芯片在焊接过程中更易于自动化操作，提高生产效率、降低生产成本。

4、在消费电子领域，如智能手机、平板电脑等设备中，qfn芯片封装被广泛应用于处理器、内存、传感器等核心芯片，以满足高性能和小尺寸的要求。

5、在通信设备领域，qfn芯片封装被广泛应用于无线通信芯片、光纤通信芯片等，以支持高速、高带宽的通信需求。

6、qfn芯片封装还应用于汽车电子、工业控制、医疗设备、航空航天等领域，为各个行业提供可靠性和高集成度的九游会平台的解决方案。

qfn芯片封装形式有哪些适用场景？

1、在移动设备领域，如智能手机、平板电脑等产品中，由于空间限制，qfn封装的小体积、轻质量以及良好的散热性能，使其成为了理想的选择。

2、在通信设备领域，如无线路由器、基站等产品中，qfn芯片封装形式的高集成度和易于实现的热管理，使其能够满足高性能和高可靠性的需求。

3、在汽车电子领域，如车载导航、车载娱乐等产品中，qfn芯片封装形式的抗震性和耐高温性能，使其适合于复杂的车内环境。

4、qfn芯片封装形式还广泛应用于工业控制、医疗器械、航空航天等领域。

qfn芯片老化测试的特点和其他测试项详解

qfn芯片是一种比较常见的芯片类型，具有体积小、功耗低、高性能等优点。根据鸿怡电子芯片测试座工程师提醒：由于生产工艺的限制，qfn芯片在长期使用或恶劣环境下容易出现老化、漏电等问题，从而导致系统稳定性和可靠性的下降。因此，为了确保qfn芯片的质量，需要进行一系列的测试。

一、qfn芯片测试项的概述

qfn芯片的测试项通常包括以下几个方面：

1.外观检查：主要是检查qfn芯片的引脚、焊盘、封装、搭铁等是否在设计要求的范围内，是否存在裂纹、损伤等问题。

2.尺寸测量：主要是测量qfn芯片的尺寸是否符合设计要求，包括长度、宽度、高度等。

3.电性能测试：主要是测试qfn芯片的电气参数，如电压、电流、功率等，以及不同工作状态下的参数，如静态工作参数、动态响应参数等。

4.可靠性测试：主要是测试qfn芯片在长期工作或复杂环境下的稳定性和可靠性，包括老化测试、寿命测试、环境适应性测试等。

二、qfn芯片老化测试的特点

根据鸿怡电子芯片测试座工程师介绍：qfn芯片老化测试是qfn芯片可靠性测试中的一个重要部分，主要是测试qfn芯片在长期工作或高温、高湿等复杂环境下的稳定性和可靠性。qfn芯片老化测试的特点主要有以下几个方面：

1.测试时间长：qfn芯片老化测试的时间通常需要长达数千小时，甚至数万小时。这是由于qfn芯片长时间工作后容易出现老化问题，需要运用长期测试来确保芯片的可靠性。

2.测试条件苛刻：qfn芯片老化测试通常需要在高温、高湿等苛刻条件下进行。这是因为这些环境条件容易导致芯片老化、劣化等问题，需要通过测试来确保qfn芯片在恶劣环境下的可靠性。

3.测试方法复杂：qfn芯片老化测试的测试方法比较复杂，需要使用专门的老化测试设备，如老化箱、老化架等。同时，还需要使用一些辅助设备来监测芯片在老化过程中的一些参数，如温度、湿度、电压、电流等。

4.测试数据分析难：qfn芯片老化测试的数据分析比较难，需要对测试数据进行综合分析，以确定qfn芯片老化的趋势和规律，并通过数据分析来优化qfn芯片的设计和工艺，提高芯片的可靠性和稳定性。

三、其他qfn芯片测试项的特点和要点

除了老化测试之外，其他qfn芯片测试项的特点和要点如下：

1.外观检查：需要注意qfn芯片外观的卫生、整洁、美观，尤其需要检查芯片焊盘是否有偏移、变形、开裂等问题。

2.尺寸测量：需要注意精度，测量时需要使用精度较高的仪器，并与设计要求进行对比。

3.电性能测试：需要对不同工作状态下的电气参数进行测试，以确保qfn芯片在不同的工作状态下都能够正常工作。

4.可靠性测试：需要结合实际应用环境，选择合适的测试方案和测试条件，以确保qfn芯片在各种复杂环境下的可靠性和稳定性。

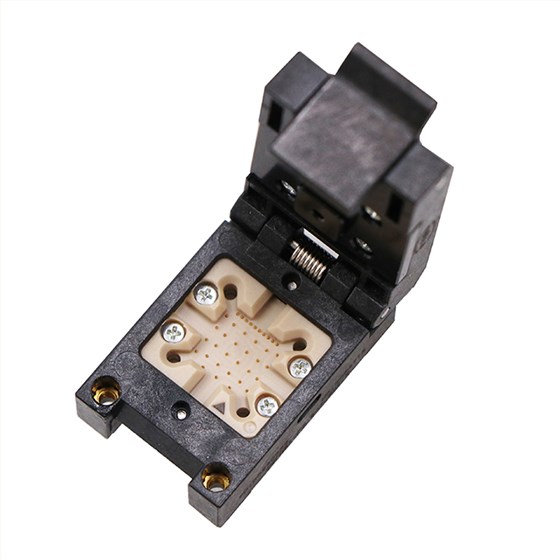

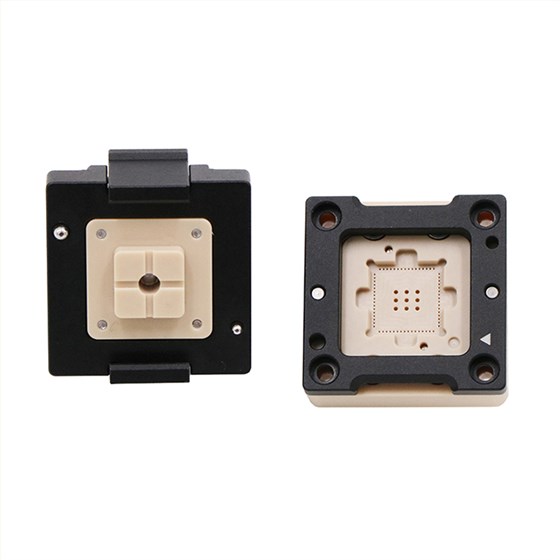

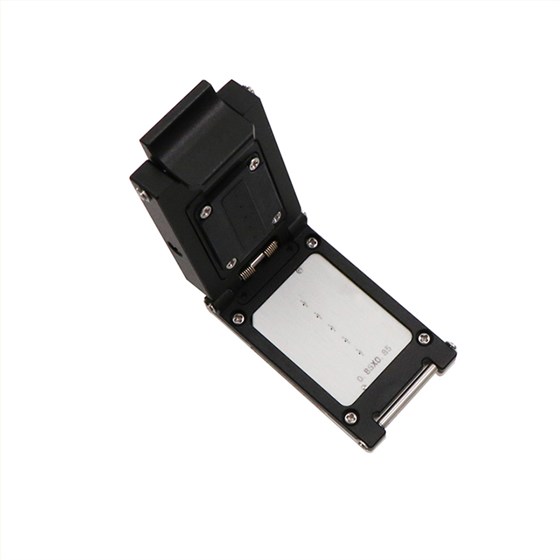

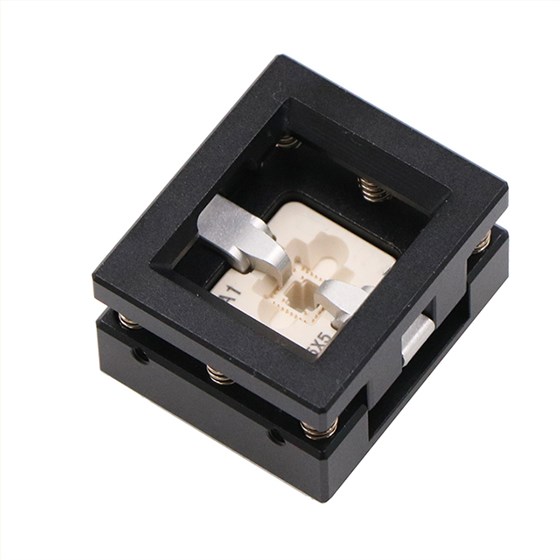

qfn芯片测试座的特点与选配

1、qfn芯片测试座的特点之一是接触良好。由于qfn芯片的引脚位于封装底部，测试座需要具备良好的接触性能，以确保测试信号的传输和读取准确无误。

2、qfn芯片测试座还需要具备良好的导热性能。qfn芯片工作时会产生热量，如果测试座的散热性能不好，可能会导致芯片温度过高，影响测试结果的准确性和可靠性。因此，在选购qfn芯片测试座时，应注意其散热性能是否达标。

3、qfn芯片测试座还需要具备较高的耐电压能力。在测试过程中，测试座需要承受一定的电压和电流，如果测试座的耐压能力不够强，可能会出现电击等安全隐患。因此，在选购qfn芯片测试座时，应选择具备较高耐压能力的产品。

4、针对qfn芯片测试座的选配，首先需要根据芯片封装尺寸选择合适的测试座尺寸。qfn芯片有不同的封装尺寸，如16qfn、32qfn等，测试座的尺寸应与芯片的封装尺寸相匹配，以确保测试座与芯片的完美配合。

5、还需要考虑测试座的电路连接方式。常见的qfn芯片测试座连接方式包括插针连接和焊盘连接。插针连接适用于频繁更换芯片的场景，而焊盘连接则适用于长期固定芯片的场景。根据实际需求选择合适的连接方式。

6、还需要考虑qfn芯片测试座的辅助功能。一些测试座还提供了对芯片的保护和固定功能，如esd保护、引脚固定等。根据实际测试需求，选择具备相应辅助功能的测试座。
