鸿怡电子ic测试座工程师介绍：在芯片设计和制造过程中，确保芯片引脚的导通性是非常关键的。引脚的导通性是指芯片内部各个部分之间以及芯片与外部设备之间的信号传输通路是否正常。芯片引脚导通性测试是一个必要的步骤，用于验证和检测芯片引脚之间的连接是否正确，以确保芯片的正常工作。本文将详细介绍芯片引脚导通性测试的过程和方法。

芯片引脚导通性测试的目的是检测芯片引脚之间的电气连通是否良好。这个测试可以帮助工程师们确定芯片是否正常，以及在产品中使用期间是否会出现连接问题。芯片引脚连通性测试的设计和实施过程中需要注意一些细节，下面将详细阐述。

首先，在进行芯片引脚导通性测试之前，工程师们需要准备好测试所需的设备和工具。这些设备和工具包括测试机台、测试仪器、测试座、测试夹具治具、测试程序等。在选择测试设备和工具时，需要考虑测试的精度和稳定性，以确保测试结果的可靠性。同时，还需要根据芯片的设计特点和测试要求来确定适合的测试方法和策略。

其次，芯片引脚导通性测试的过程需要根据具体的芯片设计和连接结构来确定。一般情况下，测试程序会按照预定的测试步骤对芯片引脚进行测试。这些测试步骤包括引脚电压测试、引脚电阻测试、引脚电容测试、引脚开关测试等。每一步测试都需要仔细检查测试结果，确保测试的准确性和可靠性。

在进行引脚电压测试时，测试仪器会通过接触引脚并施加一定的电压，然后检测是否有电流通过引脚。如果有电流通过，则说明引脚连通正常；如果没有电流通过，则说明引脚存在连接问题。引脚电压测试可以帮助工程师们了解芯片内部各个模块的工作状态。

引脚电阻测试是用来检测芯片引脚之间的电阻情况。测试仪器会通过接触引脚并施加一定的电流，然后测量电压降。通过测量电压降和电流值，可以计算出引脚之间的电阻大小。引脚电阻测试可以帮助工程师们确定引脚连接是否存在异常。

引脚电容测试是用来检测芯片引脚之间的电容情况。测试仪器会施加一定频率的电压信号到引脚上，然后测量引脚上电压的变化。通过测量电压的变化和频率值，可以计算出引脚之间的电容大小。引脚电容测试可以帮助工程师们了解引脚之间的电容耦合情况。

引脚开关测试是用来检测芯片引脚之间的开关情况。测试仪器会模拟引脚输入信号，并检测引脚输出信号的变化。通过对输入信号和输出信号的比较，可以确定引脚之间的开关状态是否正常。引脚开关测试可以帮助工程师们判断芯片引脚的功能和性能。

在进行芯片引脚导通性测试时，工程师们还需要注意一些常见的问题和难点。例如，引脚之间的短路和断路问题会影响测试结果的准确性。此外，测试仪器的选择和校准也是非常重要的，不正确的仪器可能会导致测试结果的偏差。

总结起来，芯片引脚导通性测试是确保芯片正常工作的必要步骤。通过精确和细致的测试，工程师们可以提前发现引脚连接问题，并及时采取措施进行修复。芯片引脚连通性测试涉及很多细节和方法，本文仅对部分内容进行了介绍。希望读者在实际操作中能够深入研究和学习，以更好地掌握芯片引脚连通性测试的技术和方法。

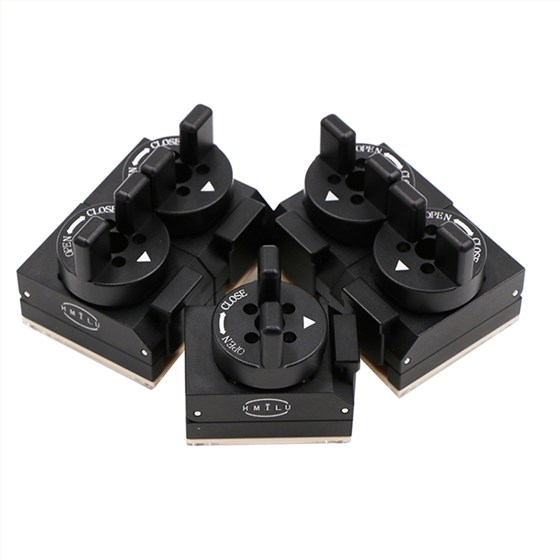

据鸿怡电子ic测试座工程师指出：芯片导通测试是芯片测试中最基础的一项测试，一般不会有什么特别的测试条件要求，（鸿怡电子专注23年ic测试座、测试夹具治具的厂家，j9九游会登陆入口的旗下品牌有hmilu、andk等），所以相对应的测试座一般属于常规标品，且目前做芯片导通测试相关的测试座、测试夹具、测试治具在国内市场不管从价格体系、质量体系和售后体系均趋于成熟。可以放心选择！

具体包含有：bga/emmc/emcp/qfp/qfn/sop/sot/ddr/fpc/connector/imu socket等老化座、测试座、烧录座、芯片测试夹具治具、芯片测试架等等
